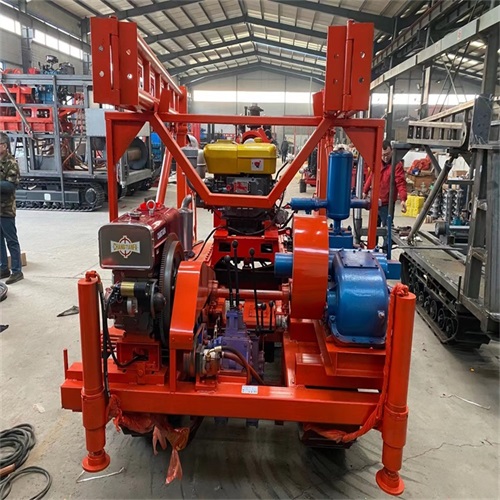

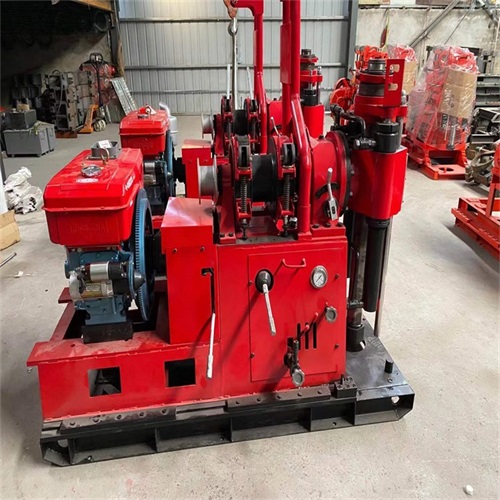

GXY-2B型钻机适用于工业和民用建筑以及公路、铁路、桥基、坝址、水利、水井、探矿等工程地质勘察工作,浅层石油和天然气开采,矿山坑道通风、排水,以及大口径的基桩孔施工等,固体矿床的普查勘探用各种混凝土结构的检查孔等,根据地层的不同,可选用复合片、金刚石、硬质合金、螺旋等钻头进行钻孔。具有结构紧凑,重量轻,体积小,可拆性好等优点,是适应市场需求的设备之一。
GXY-2B型钻机基本参数:
钻进深度 0~250m 钻杆直径 Φ42mm,Φ50mm,Φ60mm
钻孔倾角 0-360° 钻机外形尺寸(长宽高) 1860*780*1480mm
钻机重量(不包括动力) 800kg 主动钻杆 六方带槽53*Φ59*4500mm
立轴转速
动力机转速(r/min) 1460 1800
正转低速(r/min) 43 117:162 53 145:200
正转高速(r/min) 203:352:556:768 250 668:947
反转(r/min) 33:159 47:196
回转器
立轴行程 500mm 立轴大扭矩 2500N.m
立轴大起拔力 49kn 立轴大加压力 35kn
大起重力(低速单绳) 25kn 卷筒转速 34 94:129r/min
卷场机
钢丝绳提升速度(单绳单层) 0.38;0.66;1.05;1.44m/s
钢丝绳规格 Φ12.5mm
卷筒容绳量 30mm
移动装置
移动油缸行程 465mm
钻机离开孔口距离 330mm
油泵
油泵规格 CB-FC16-FL型
转速 500-2500r/min
排量 16ml/r
GXY-2B型钻机动力配置:
YL60L-4电动机,功率15KW,转速1460r/min
2100柴油机,功率17.6KW,转速1800r/min
2S1115M柴油机,功率16.2KW,转速2200r/min
