TD系列斗式提升机产品概述:
TD系列斗式提升机适用于垂直输送堆积密度不大于1.5t/m3的粉状、粒状、及小块状的磨琢性较小的散状物料，如粮食、煤、水泥、碎矿石等。TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造，目前常用的斗式提升机均为垂直式。TD系列斗式提升机特点为：结构简单，运行平稳，挖取式装料，离心重力式卸料，物料温度不超过60℃；TD系列斗式提升机与传统D型斗式提升机相比输送效率高、料斗形式多，应优先选用。本机备有四种料斗：Q型（浅斗）、H型（弧底斗）、zh型（中深斗）、sh型（深斗），分别输送各种物料，用户可以根据物料特性来选择适当的料斗。本提升机代号为TD,即带式斗式提升机；产品规格以斗宽表示。
TD系列斗式提升机基本结构:

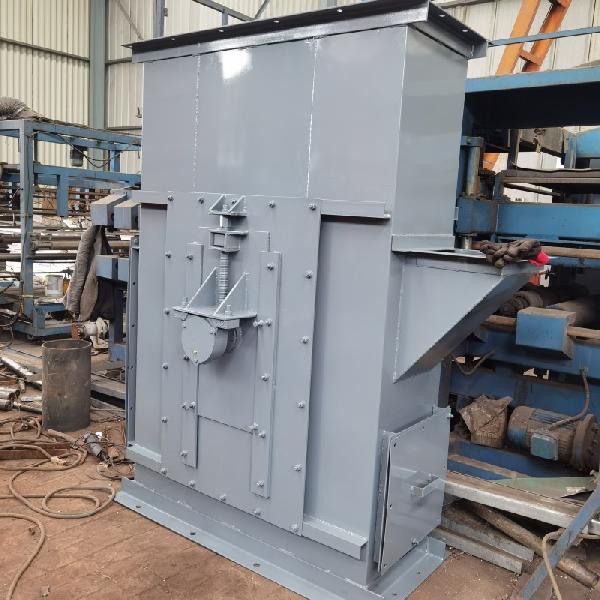

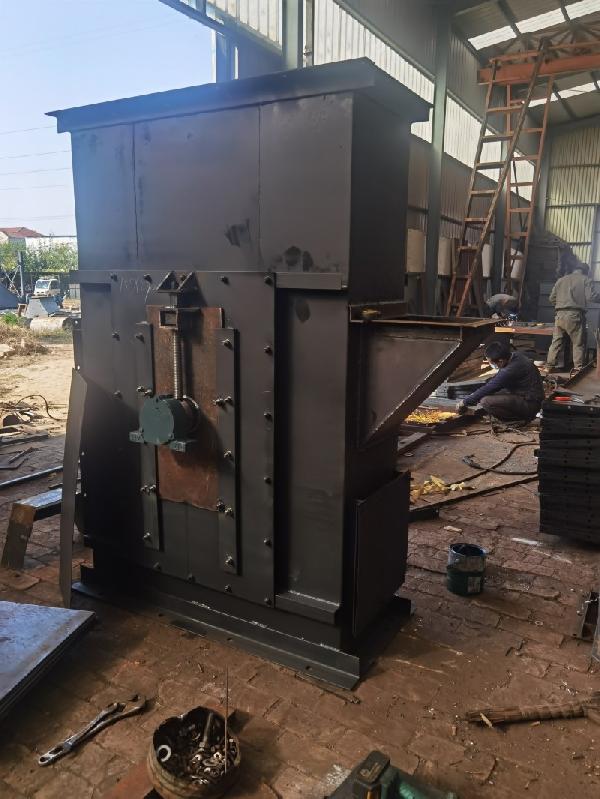

TD型斗式提升机由运行部分（料斗与牵引胶带）,带有传动滚筒的上部区段，带有拉紧滚筒的下部区段，中间机壳,驱动装置,逆止制动装置等组成。适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。TD型斗式提升机结构形式为：TD型斗提升机的传动装置有两种形式，分别配有YZ型减速器、ZQ（或YY）型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。
TD系列斗式提升机主要特点:
1.密封性好，环境污染少。
2.操作、维修方便、易损件少。
3.使用成本低，由于能耗低和维修少，使用成本极低。
4.运行可靠，先进的设计原理，保证整机运行的可靠性。
5.结构刚性好，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。
6.机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。
7.输送能力大，该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m3/h 。
8.操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、
1.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
2. 驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。
3.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
4. 运行可靠性好,的设计原理和加工方法,保证了整机运行的可靠性.提升机运行平稳。
