SLon立环脉动高梯度磁选机

SLon立环脉动高梯度磁选机

444
规格/型号：暂无
品牌：金环磁选
应用领域：选矿设备
产地：江西 - 赣州
厂家/供应商：赣州金环磁选设备有限公司
咨询电话:：暂无（请说明信息源自“中冶有色技术网”）
更新时间：2023-08-23
级别：待认证

SLon立环脉动高梯度磁选机说明介绍

SLon磁选机的设备结构和工作原理：

SLon立环脉动高梯度磁选机结构见图1，它主要由脉动机构、激磁线圈、铁轭、转环和各种矿斗、水斗组成。用导磁不锈钢制成的钢板网或圆棒作磁介质。

激磁线圈通过直流电，在分选区产生感应磁场，位于分选区的磁介质表面产生非均匀磁场即高梯度磁场；转环作顺时针旋转，将磁介质不断送入和运出分选区；矿浆从给矿斗给入，沿上铁轭缝隙流经转环。矿浆中的磁性颗粒吸附在磁介质棒表面上，被转环带至顶部无磁场区，被冲洗水冲入精矿斗，非磁性颗粒在重力、脉动流体力的作用下穿过磁介质堆，与磁性颗粒分离。然后沿下铁轭缝隙流入尾矿斗排走。

该机的转环采用立式旋转方式，对于每一组磁介质而言，冲洗磁性精矿的方向与给矿方向相反，粗颗粒不必穿过磁介质堆便可冲洗出来。该机的脉动机构驱动矿浆产生脉动，可使位于分选区磁介质堆中的矿粒群保持松散状态，使磁性矿粒更容易被捕获，使非磁性矿粒尽快穿过磁介质堆进入到尾矿中去。

显然，反冲精矿和矿浆脉动可防止磁介质堵塞，脉动分选可提高磁性精矿的质量。 这些措施保证了该机具有较大的富集比、较高的分选效率和较强的适应能力。

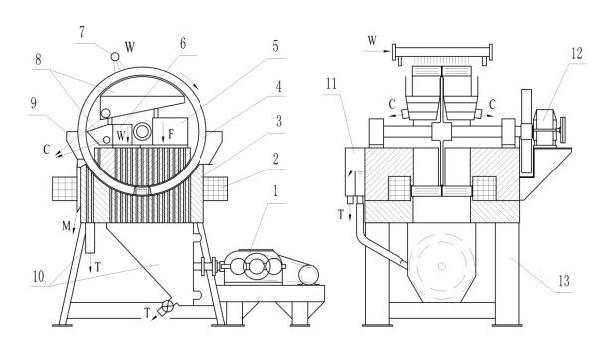

图 1 SLon 立环脉动高梯度磁选机结构图

1.脉动机构 2.激磁线圈 3.铁轭 4.转环 5.给矿斗 6.漂洗水斗7.磁性矿冲洗装置8.磁性矿斗 9.中矿斗10.非磁性矿斗

11.液位斗 12.转环驱动机构 13.机架 F-给矿 W-清水 C-磁性产品 M-中矿 T-非磁性产品

设备特点：

①采用低电压、大电流、低电流密度的激磁方式，同时采用水内冷、双循环冷却的冷却方式，使线圈冷却速度快，并能提供稳定的磁场，设备作业率高达98%以上；

②优化磁系设计，磁介质最佳排列组合，背景场强可高达1.8T,能为矿物分选提供持续的高梯度磁场，矿石分选效率高；

③转环立式旋转、反向冲洗精矿，粗颗粒矿石不必穿过磁介质堆便可冲洗出来，磁介质不易堵塞；

④采用矿浆脉动设计，矿物颗粒在流体力、脉动力、重力等综合力场下能充分松散分层，得到有效分选；

⑤矿石分选粒度宽，上限可达6mm、下限低至2~10nm;

⑥拥有17个系列70多种规格型号产品，单台设备金属矿处理量覆盖0.01~950t/h;

⑦配备线圈管路清洗系统，便于线圈日常维护，线圈设计使用寿命可达10年以上;

应用范围：

赤铁矿、褐铁矿、菱铁矿、钛铁矿、铭铁矿、锰矿、黑钨矿、稀土矿、钽铌矿等弱磁性矿物的选矿；赤泥、冶炼钢渣、瓦斯灰、粉煤灰、炉渣等二次浚源再选回收。
