摆式给料机又称摆式给矿机,是一种运输机械的辅助设备,它适用于短矩离,按一定量输送小块而比重较大的物料,其给粒度在35~100毫米以下;不宜用于粘性物料。
摆式给料机适用于选矿、煤炭、化工及其他部门,将颗粒状物料从储料槽经漏斗送给各种类型的受料装置。摆式给料机不适宜输送干粉状或太大的粒度的物料,否则会出现粉尘污染及出料口堵塞现象。
摆式给料机结构

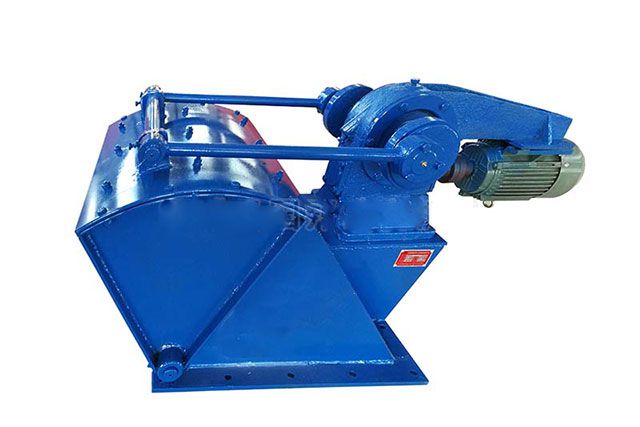

摆式给料机的结构如下图所示。摆式给料机由摆动颚、曲柄连杆、驱动装置、机座等组成。一般安装在矿仓卸料口上。
摆式给料机工作原理
阀扇的摆动次数一般为45~50次/分。阀扇后退时,物料从阀扇与阀体形成的一个间隙中排出。这个间隙是由偏轮的偏心距决定的。偏心距的调节范围视给料机的规格而异。
摆式给料机的三角带减速器迫使电动机减速,经减速的动力传递到可调偏心距的偏心轮。再由偏心轮通过驱使摆动底板,连杆作往摆动,矿仓里的矿石再经过给料机体内腔,一次次匀速的由排料口排出机外,确保给球磨机均匀的喂料。
如果想对该给料机给矿量进行调节,可以改变摆动的行程长短。从而较大范围地调节喂料量,调节出料口闸板的高低,改变出料口的大小,从而精确调整给料量。
