工作原理

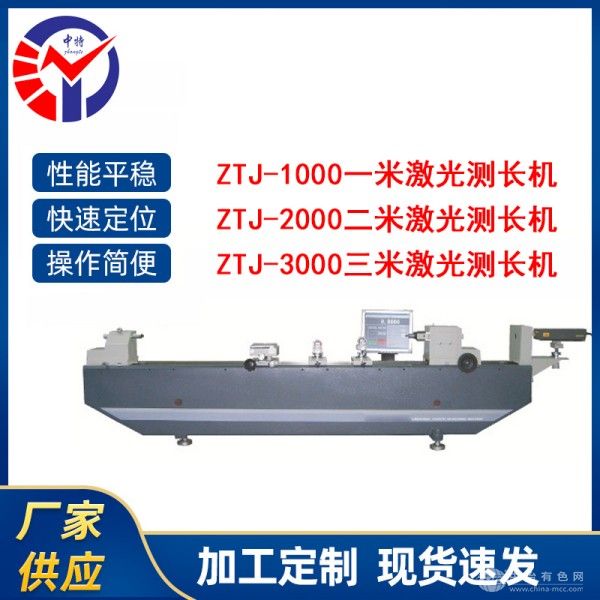

ZTJ-1000采用激光干涉测量原理，以波长稳定的氦氖激光为长度基准，通过激光束照射附着于被测工件的角锥棱镜，反射光与参考光产生干涉条纹。设备内置高精度光电探测器实时捕捉干涉条纹变化，结合相位差分析算法，将光程差转换为被测长度值。其测量轴与激光束同轴设计，符合阿贝原理，有效消除阿贝误差；同时配备双向恒测力系统，确保接触式测量时测头与工件接触压力恒定，避免因测力波动影响精度。
应用范围
该设备广泛应用于精密制造领域：
量具校准：可检定0.1-1000mm量块、φ1-φ220mm光滑塞规、M1-M220螺纹塞规等标准量具；
工件检测：支持齿轮跨棒距、花键轴内径、轴承沟槽宽度等复杂几何尺寸测量；
动态分析：通过高速采样功能，可捕捉快速移动工件的位移、速度及加速度数据，适用于自动化生产线动态参数监测。
技术参数
ZTJ-1000测量范围达外尺寸0-1020mm、内尺寸5-900mm，分辨力0.01μm，线性测量精度0.5PPM。设备配备ST-30.1型五轴工作台，X/Y轴浮动±10mm、Z轴旋转±3°，支持复杂曲面工件的多角度定位。测力系统提供0.1N-10N手动连续可调功能，适应不同材质工件的测量需求。
产品特点
高精度稳定：采用进口高刚性测杆与精密研磨导轨，配合大理石基座，确保长期使用无变形；
环境自适应：内置高精度温度补偿系统，可在20±1℃、湿度20%-60%环境下稳定工作；
操作便捷：10英寸触摸屏集成智能化检测软件，支持一键生成测量报告，单次检测周期≤3分钟；
通用性强：标配螺纹环规、光滑卡规等20余种量具检测模块，可选配花键规、锥度塞规等扩展功能，满足多元化检测场景。
