工作原理

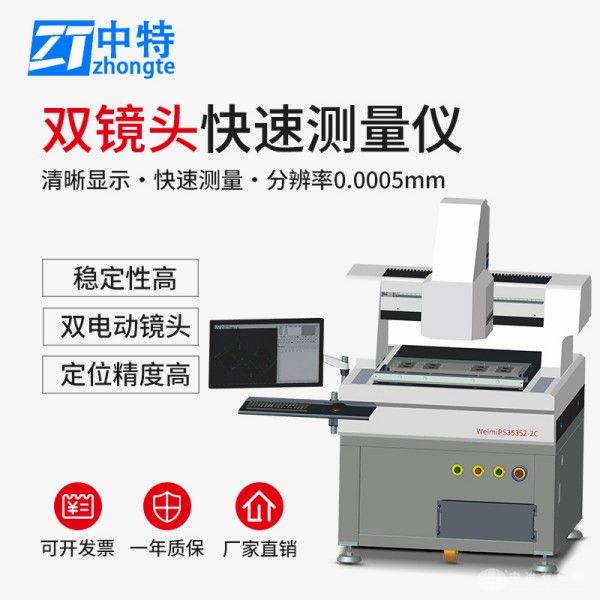

该设备采用双镜头、双独立Z轴结构，支持上下镜头同步电动移位与独立对焦，配合8轴全闭环伺服控制系统（含X/Y/Z三轴及镜头移位轴），通过进口海德汉光栅尺（分辨率0.0005mm）与全闭环伺服马达实现纳米级定位。测量时，高分辨率彩色摄像机（800TV线）捕捉工件影像，系统内置的亚像素边缘检测算法自动识别几何特征，结合LED表面光与下光源的智能切换，可精准测量复杂轮廓的尺寸、形位公差等参数，全程无需人工干预。
应用范围
WEIMIQS35352-2C适用于多场景批量检测：在电子行业，可高效测量手机中框、玻璃盖板、PCB板孔位等微小零件；在汽车制造领域，支持发动机缸体螺纹孔、密封圈截面等关键尺寸验证；在精密模具行业，能精准检测涡轮叶片型面、齿轮齿形等复杂几何特征。其350mm×350mm×200mm的测量范围与35kg承重能力，可兼容中小型异形工件检测需求。
技术参数
设备采用00级大理石基座与QT500球墨铸铁立柱，配备台湾高精度直线导轨与研磨级滚珠丝杆，确保长期运行稳定性；视频放大倍率30-225X，物方视场10.6-1.6mm，工作距离57mm；线性精度X/Y轴≤(2+L/200)μm、Z轴≤(5+L/200)μm（L为被测长度），重复精度≤0.003mm，定位精度达0.001mm；支持220V±10%电源，功率1100W，工作温度15-30°C。
产品特点
双镜头高效测量：双镜头独立对焦设计使测量效率提升一倍，单次检测周期缩短至3秒内，满足大批量生产需求。
高精度稳定结构：00级大理石基座与8轴全闭环控制技术，有效抑制振动干扰，保障微米级测量精度。
智能化操作体验：内置WEIMIDD双电动镜头，改变倍率时无需取比例尺，节省校正时间；支持DXF图纸导入比对与SPC统计分析，自动生成检测报告。
灵活扩展功能：可选配激光共聚焦探头与自动旋转载物台，实现三维形貌分析与多角度检测，适应复杂工件测量需求。
