伺服电液卧式万能材料试验机

伺服电液卧式万能材料试验机

187
规格/型号：TH-80100SW
品牌：拓博
应用领域：检测设备
产地：江苏 - 苏州
厂家/供应商：苏州拓博机械设备有限公司
咨询电话:：400-085-9800（请说明信息源自“中冶有色网”）
更新时间：2025-08-14
级别：待认证

伺服电液卧式万能材料试验机说明介绍

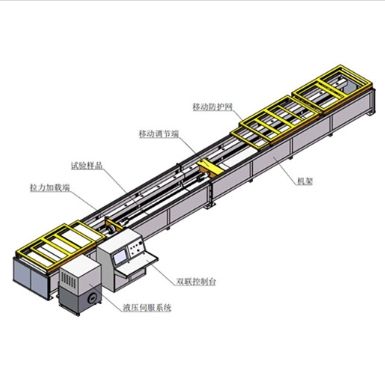

TH-80100SW伺服电液卧式万能材料试验机

TH-80100SW伺服电液卧式万能材料试验机


产品详情

该试验机采用机架整体钢板焊接框架结构，单出杆双作用油缸通过两拉杆加力架施加试验力，试件采用手动传销连接试样，高精度负荷传感器测力，根据试样规格长度后拉头体可有级调整拉伸空间，计算机屏幕显示试验力及过验曲线、按试验方法的要求自动处理试验数据、本机主要活用干钢丝绳、索县、吊装带、绯绳、汽车安全带及带有金屈扣的柔性件拉伸试验。

技术参数

1.最大试验力:1000kN;
2.测力范围:2%-100%Fs;
3.试验力准确度:土0.5%;
4.拉伸钳口最大间距:5000mm;
油缸行程:1000mm;5.
6位移测量范围:1000mm;
7.位移测量分辨率:0.01mm;
8.油缸最大空载速度:不小于200mm/min;
9.力分辨率:土50000码，全程分辨率不变
10、位移示值准确率:土5%
11、活塞速度:0~120mm/min
12、试验力速度调节范围:0.01%~3%F.S
13、负载保载精度:土5%
14、 测力方式:高精度负荷传感器测力;
15、控制试验方式及显示:试验机专用控制控制试验过程，计算机屏幕显示试验力及试验曲线，按试验方法的要求自动处理试验数据;
16、主机外形尺寸(长*宽*高):约6800x1300x600mm;
17、 可显示多种试验曲线:试验力-位移、试验力-时间、试验力-位移(变形)、等。

功能特色

一、基本结构及主要功能

主机:配置油缸下置式主机机架，此结构大大降低了主机高度，运输、安装方便，性能稳定、。可靠，试台升降采用电机、链条、丝杠传动，实现拉伸空问的调整，试验操作方便;

二、测控系统:由电液伺服油源、全数字PC何服控制器、进口电液何服阀、压力传感器、测量试件变形的引伸计、测量位移的光电编码器、试验机专用PC测控卡、打印机、多功能试验软件包、电气控制单元等部分组成;

三、 标准电液伺服油源:

1)为负载适应型进油节流调速系统，采用成熟技术按标准模块化单元设计生产制造，专门为电液伺服万能试验机配套使用;2)选用技术成熟的油泵-电机，质量可靠，性能稳定;
3)采用独有技术自行研制生产的负载适应型节流调速阀，系统压力稳定、自适应恒压差流量调节，无溢流能耗，易于进行PID闭环控制;4)管路系统:管路、接头及其密封件选用性能稳定的成组套件，保证液压系统密封可靠，无渗漏油故障发生;

四、控制、测量、显示系统

1、采用液压式试验机专用电控阀快速控制试验力的加载，操作方便;
2负荷传感器测量试验力;
计算机屏幕显示各类试验数据，绘制试验力-时间等曲线，曲线自动数据处理;3、
具有完整的文件操作及数据存储功能，试验数据以ASCI码方式完成，便于用户二次数据处理;
打印机打印试验报告;
具有完整的安全保护装置:
当试验力超过每档最大试验力的2%6-5%时，过载保护，系统卸荷:
当活塞位移达到前后极限位置时，行程保护，油泵电机停机。

标准配件

主机系统:

1.单出杆双作用低摩擦精率油缸:采用进口率封件率封，率封可靠、使用平稳，确保液压缸的使用寿命。
2.油缸座部分
3.小横梁部分
4.主机框架(采用高强度型材补强焊接结构)部分
5.拉伸夹具部分

控制油源：

1.主油源基本配置如下:
1)高压低噪液压泵;
2)15kW电机;
3)150L油箱;
4)控制阀;
5)高压滤油器
6)安全阀;
7)电磁溢流阀;
8)压力表;
9)空气滤清器;
10)液位计等。
11)高压油管及油管接头密封件

控制柜：

电气控制柜
电气控制电路
电气控制面板
测量控制主版

计算机控制系统(包括通用控制软件和接口系统)

1.试验机专用测量控制主板
2.Windows10测量控制软件
3.高精度负荷传感器(100 kN)
4.进口位移传感器(拉线式光电编码器)

控制系统

联想商用机
喷墨打印机


咨询底价
