工作原理

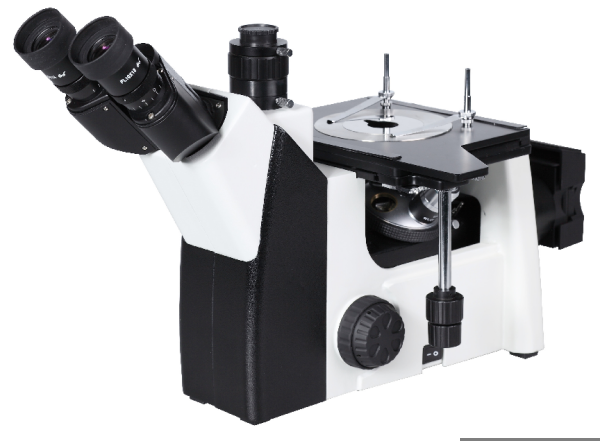

CW-IE200M型采用倒置式光路设计，光源从下方照射样品表面，光线经物镜聚焦后穿过样品内部组织，携带微观结构信息进入无限远校正光学系统；通过管镜与目镜/摄像系统的组合，将放大后的清晰图像投射至观察者眼眸或CCD传感器。该结构特别适用于大尺寸、不规则形状金属样品的观察，无需切割或镶嵌即可直接放置于载物台，避免样品制备过程中的组织变形。同时，配备柯勒照明系统与可变光阑，可均匀调节光照强度与对比度，确保不同反射率材料的成像清晰度。
应用范围
该设备适用于各类金属及合金材料的微观组织分析，包括钢铁（如碳钢、不锈钢的铁素体、珠光体、马氏体相分析）、有色金属（如铝合金的共晶硅形态、铜合金的α+β双相结构观察）及特殊合金（如高温合金的γ'相分布、钛合金的α/β晶界特征研究）等领域。典型应用场景包括：铸造企业检测球墨铸铁球化率，评估石墨球形态与分布；焊接实验室分析焊缝热影响区的晶粒粗化程度，判断焊接工艺合理性；以及失效分析部门观察金属构件疲劳裂纹的萌生与扩展路径，定位材料缺陷根源。
产品技术参数
光学系统：无限远色差校正光学系统；物镜：5X、10x、20x、50x（平场消色差）；目镜：10x（视场直径20mm）；总放大倍数：50x-500x；载物台：三维可调（行程X/Y 80mm×50mm，Z向30mm），旋转范围0°-360°；照明系统：12V/50W卤素灯（亮度可调），配备滤光片组（黄、绿、蓝）；调焦机构：同轴粗微调焦（粗调每转3mm，微调精度0.002mm）；摄像接口：标准C接口（适配0.5x-1.0x转接镜）；电源：AC220V±10%，50Hz；外形尺寸：750mm×600mm×950mm；重量：约85kg。
产品特点
倒置式结构优势：无需样品镶嵌即可直接观察大尺寸试样，特别适合焊接接头、锻件等不规则形状材料的原位分析；
高清平场物镜：采用多层镀膜技术，消除像场弯曲与色差，确保视场边缘与中心成像同样清晰；
人性化操作设计：载物台配备同轴粗微调旋钮与360°旋转功能，便于快速定位观察区域；
多功能扩展能力：三目观察筒可同时连接目镜与数码相机，支持实时图像采集与测量软件对接，满足科研与生产双重需求；
稳定机械结构：全金属机身与精密导轨设计，有效减少振动干扰，保障长时间观察的图像稳定性。
