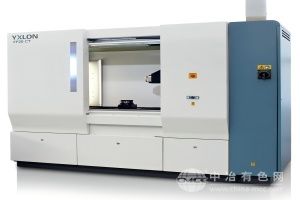

无损检测工业CT

无损检测工业CT

267
规格/型号:FF20
品牌:德国YXLON
应用领域:分析检测
产地:广东 - 东莞
厂家/供应商:东莞市安悦电子科技有限公司
咨询电话::15625784061(请说明信息源自“中冶有色网”)
更新时间:2025-08-13
级别:待认证

无损检测工业CT说明介绍

 德国YXLON


工作原理

FF20采用微焦点X射线源(管电压5-160kV可调)发射锥形X射线束,穿透样品后被高分辨率平板探测器(分辨率2048×2048像素)捕获。样品在精密旋转台(精度±0.005°)带动下完成360°旋转,系统同步采集数百至数千幅投影图像,通过YXLON专用CT Reconstruction软件(基于Feldkamp算法)进行三维重建,生成体积像素(voxel)精度达5μm的断层图像,并支持多材质密度分割与缺陷自动识别。



应用范围


航空航天:检测涡轮叶片内部冷却孔堵塞、复合材料层间脱粘及焊接接头未熔合缺陷。

汽车电子:分析动力电池电芯极片褶皱、电机转子磁钢偏移及线束插头虚焊问题。

3D打印:验证金属/高分子增材制造件的内部孔隙率(符合ASTM E2283标准)、支撑结构残留及层间结合强度。

半导体封装:检测BGA焊球空洞、芯片倒装焊底充胶缺失及TSV通孔填充完整性。

医疗器械:分析植入物(如人工关节、支架)内部结构均匀性及表面涂层厚度一致性。


技术参数


X射线源:微焦点源(最小焦点尺寸5μm),最大功率320W(160kV@2mA)

探测器:CdTe或GadOx平板探测器,动态范围16bit,帧率30fps

几何放大:支持1-1000倍放大,最大物理分辨率≤1μm(视配置)

样品尺寸:最大直径300mm,高度500mm,承重20kg

扫描时间:标准模式≤5分钟/360°,高速模式≤90秒(牺牲部分分辨率)


产品特点


智能自适应扫描:根据样品密度自动调整X射线电压与曝光时间,优化信噪比与检测效率。

多模态分析:集成2D射线成像、3D CT重建与DR(数字射线)功能,支持缺陷定位与定量分析。

低剂量成像:采用脉冲式X射线发射技术,辐射剂量较连续曝光模式降低70%,保障操作人员安全。

模块化扩展:可选配纳米焦点源(分辨率≤0.5μm)、倾斜扫描台(±45°)及自动上下料装置。

合规性认证:符合NADCAP、ASTM E1441等国际无损检测标准,提供可追溯的计量报告。

用户友好界面:通过YXLON EVO软件实现一键式扫描、自动缺陷标注与三维可视化报告生成。
