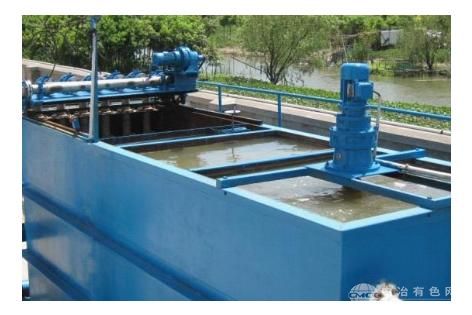

钢结构一体化纤维转盘滤池
设备组成
该设备由钢结构箱体、滤盘(转盘)、反抽吸机构、中心筒、传动机构、电气控制、泵阀及管道等组成：滤盘：一个圆由六个扇面框架构成，每个扇面滤盘上附滤布，可将水中的渣滓滤掉。合理的结构使滤布拆卸安装很方便。
抽吸机构：由吸泥盒、管道、吸泥盒支架部件等组成。用于滤盘、滤布的反吸、冲洗。中心筒：需处理的水(或中水)经处理后通过中空管注入出水收集区，中空管即可输送处理后的水又可旋转带动滤布滤盘转动进行反抽吸。转动机构：由减速机、链轮链条组成，用来带动中心管和滤盘转动。电气系统：由电控箱，PLC、液位浮球等电控元件组成，用于反冲洗及污泥的排放，运行自动化，并可调整反冲洗运行时间，间隔时间及排泥时间。泵阀及管道：由自吸泵、管道、电动阀组成，用于反抽吸和排泥。
工作原理
1、过滤
污水重力流进入滤池，滤池中设有布水堰。滤布采用全淹没式，污水通过滤面外侧进入，过滤液通过中空管收集，重力流通过出水堰排出滤池。整个过程为连续式。
2、清洗
过滤中部分污泥吸附于滤布外侧，逐渐形成污泥层。随着滤布上污泥的积聚，滤布过滤阻力增加，滤池水位逐渐升高。通过压力传感器监测池内液位变化。当该池内液位到达清洗设定值(高水位)时，PLC 即可启动反抽吸泵，开始清洗过程。清洗时，滤池可连续过滤。过滤期间，过滤转盘处于静态，有利于污泥的池底沉积。清洗期间，过滤转盘以 1 转 /2 分钟的速度旋转。抽吸泵负压抽吸滤布表面，吸除滤布上积聚的污泥颗粒，过滤转盘内的水自里向外被同时抽吸，并对滤布起反清洗作用。瞬时冲洗面积仅占全过滤转盘面积的 1% 左右。反冲洗过滤为间歇。清洗时，多个滤盘为一组，通过自动切换抽吸泵管道上的电动阀控制，纤维转盘滤池一个完整的清洗过程中各组的清洗交替进行，其间抽吸泵的工作是连续的。当进水水质突然之间恶化，池内液位迅速上升到反洗液位，清洗时同时启动所有反冲洗泵，可同时对几组过滤转盘进行反冲洗，直至反冲洗周期恢复正常。
3、排泥系统
纤维转盘滤池的过滤转盘下设有斗形池底，以利于池底污泥的收集。污泥池底沉积减少了滤布上的污泥量，可延长过滤时间，减少反洗水量。经过一设定的时间段，PLC 启动排泥泵，通过池底穿孔排泥管将污泥回流至厂区排水系统。其中，排泥间隔时间及排泥历时可以调整。
