工作原理
设备通过光学投影系统将工件轮廓放大并成像于屏幕，结合高精度电子传感器（如光栅尺）实时采集尺寸数据。工件放置在卧式测量平台上，通过精密导轨驱动测头沿轴向移动，同步捕捉直径、长度、圆度、同轴度等参数。软件通过图像处理与数据拟合算法，自动生成检测报告并判定是否符合公差要求。
应用范围
该设备广泛应用于机械加工领域轴类零件的尺寸验证（如机床主轴、汽车传动轴）、汽车制造中齿轮齿圈的齿形误差检测、航空航天部件的同轴度控制（如涡轮盘），以及精密仪器（如光学镜头）的装配精度评估。典型应用包括轴承滚道直径的批量检测、液压阀芯圆度的过程控制，以及模具型腔的3D轮廓扫描，覆盖从研发到生产的全流程质量控制需求。
产品技术参数
测量范围：直径0.1~100mm，长度2000mm（配延伸导轨）
分辨率：0.1μm（微米级）
精度：±(1+L/200)μm（L为测量长度，单位mm）
形位公差检测：圆度≤0.5μm，同轴度≤1μm
扫描速度：0.5~5mm/s（可调）
样品尺寸：最大重量50kg，直径≤300mm（支持不规则轴类）
软件功能：内置尺寸计算、形位公差分析、数据统计及符合ISO 1101标准的报告生成工具，支持DXF/IGES文件导入与CAD数据比对。
产品特点
高精度与宽范围检测：直径测量范围覆盖0.1mm至100mm，长度可达2000mm，满足从微型零件到大型轴类的检测需求；微米级分辨率确保精密加工件的尺寸精准把控。
光学与电子双模融合：结合光学投影的直观成像与电子传感的高速采集，支持手动调焦与自动测量两种模式，兼顾操作灵活性与检测效率。
智能化分析与合规性：软件内置形位公差计算、统计过程控制（SPC）及自动判废功能，支持生成符合GB/T 1958、ISO 1101标准的检测报告，并可关联三坐标测量机（CMM）数据实现多设备协同。
模块化与扩展性：支持延伸导轨（扩展测量长度）、旋转测头（检测径向跳动）及环境控制模块（如温度补偿），适应从实验室到生产线的多样化场景。
耐用性与易维护：全铸铁基座与精密直线导轨设计，确保长期稳定性；测头采用硬质合金材质，寿命≥10万次测量，维护成本低。

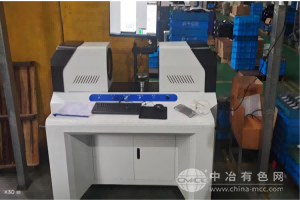

常州市通诚TC-100高精度卧式测量仪凭借其卓越的测量精度、双模融合技术及智能化操作，为精密尺寸检测提供了高效、可靠的解决方案，助力用户在机械制造、航空航天及汽车工业领域实现质量突破与工艺优化。
