工作原理
设备通过金刚石触针以恒定力划过样品表面，触针垂直位移经电感式传感器转换为电信号，信号经放大、滤波后生成表面轮廓曲线。自动校准系统内置标准样板与闭环控制算法，可实时检测触针磨损与环境变化，自动修正测量参数，确保长期精度。通过分析轮廓曲线中的峰谷高度、间距等参数，可计算粗糙度（如Ra、Rz）及轮廓尺寸（如台阶高度、角度）。
应用范围
该设备广泛应用于机械加工领域零件表面粗糙度验证（如轴承滚道、齿轮齿面）、汽车制造中发动机缸体密封面质量控制、航空航天部件表面处理效果评估（如喷丸强化层），以及精密仪器（如光学镜面）的加工精度检测。典型应用包括模具表面抛光质量的分级评定、3C产品外壳涂层的耐磨性验证，以及医疗器械（如人工关节）的表面光洁度检测，尤其适合生产线在线检测与高频次校准场景。
产品技术参数
测量范围：垂直方向500μm，水平方向200mm（配电动平台）
分辨率：垂直方向1nm（纳米级），水平方向0.1μm
粗糙度参数：Ra、Rz、Ry、Sm等（符合ISO 4287/4288标准）
轮廓参数：台阶高度、角度、半径等（符合GB/T 1958标准）
校准精度：自动校准后Ra值误差≤0.5%（优于人工校准）
扫描速度：0.1~2mm/s（可调，支持快速检测模式）
软件功能：内置自动校准、粗糙度分析、轮廓尺寸计算及符合ISO/GB标准的报告生成工具，支持DXF文件导入与CAD数据叠加。
产品特点
全自动校准与高稳定性：内置标准样板与闭环控制算法，可自动检测触针状态与环境变化，实时修正测量参数，减少人工干预误差，确保长期重复性≤0.8%（Ra值）。
纳米级分辨率与宽幅面测量：垂直分辨率达1nm，精准捕捉微观粗糙度；电动平台支持200mm水平扫描，满足大尺寸样品（如板材、管材）的轮廓检测需求。
智能化分析与合规性：软件集成200余种分析算法，支持自动生成符合ISO/GB标准的检测报告，并可关联扫描电镜（SEM）或三维轮廓仪数据实现多尺度表征。
模块化与扩展性：支持触针自动更换、多测头配置（适配不同测量需求）及环境控制模块（如温度/湿度监测），适应从实验室到生产线的多样化场景。
易用性与耐用性：触控式操作界面与向导式软件设计，降低操作门槛；触针寿命≥80万次测量，维护成本低，尤其适合高频次检测需求。

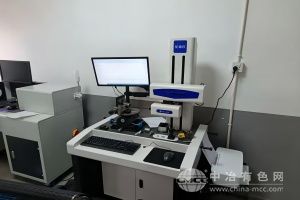

常州市通诚SMIP-200自动校准粗糙度轮廓仪凭借其卓越的自动校准能力、纳米级测量精度及智能化操作，为表面质量控制提供了高效、可靠的解决方案，助力用户在机械制造、航空航天及精密加工领域实现质量突破与工艺优化。
