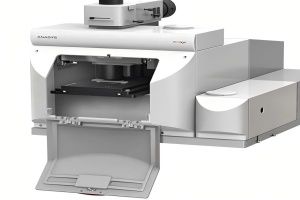

非接触式亚微米分辨红外拉曼同步测量系统

非接触式亚微米分辨红外拉曼同步测量系统

192
规格/型号:mIRage
品牌:Quantum Design
应用领域:分析检测
产地:上海 - 上海
厂家/供应商:上海爱仪通网络科技有限公司
咨询电话::17821227265(请说明信息源自“中冶有色网”)
更新时间:2025-08-11
级别:待认证

非接触式亚微米分辨红外拉曼同步测量系统说明介绍

 Quantum Design


工作原理

mIRage采用共聚焦光学设计,红外光源(如中红外/近红外)与激光拉曼光源(532nm/785nm)通过同一物镜聚焦至样品微区,同步激发红外吸收与拉曼散射。红外信号通过ATR(衰减全反射)模块或透射模式捕获分子振动信息,拉曼信号则经共聚焦针孔滤除杂散光后由高灵敏度探测器(CCD/EMCCD)解析。设备通过专利的“同步数据融合算法”,将红外与拉曼光谱关联,生成兼具化学组成与分子结构的二维/三维图像,分辨率达500nm,符合ISO 13802与ASTM E168标准。



应用范围

该仪器适用于材料科学(聚合物相分离、碳材料缺陷分析)、生命科学(细胞内代谢物分布、生物矿物化研究)、半导体工业(芯片应力检测、光刻胶成分验证)及环境监测(微塑料成分鉴定、大气颗粒物源解析)等领域。其非接触式设计与亚微米分辨率可精准解析微区(如单细胞、晶体边界)的化学异质性,是复杂样品多模态表征的核心工具。



产品技术参数


红外波数范围:4000~400 cm⁻¹(中红外),支持近红外扩展

拉曼波数范围:50~4000 cm⁻¹(532nm/785nm激光)

空间分辨率:≤500nm(红外/拉曼同步成像)

扫描速度:≤1秒/像素(快速模式)

探测器:科研级CCD(-60℃制冷)或EMCCD(拉曼通道)

软件平台:WiRE™(支持红外-拉曼数据融合、三维渲染、多组分分析)

数据接口:千兆以太网、USB 3.0

电源:AC 100-240V(50/60Hz,功率≤500W)

尺寸:1200mm×800mm×1500mm(重量≤300kg)


产品特点


非接触式亚微米成像:共聚焦设计避免样品损伤,500nm分辨率精准解析微区化学结构;

红外与拉曼同步采集:单次扫描同时获取红外吸收与拉曼散射数据,揭示分子振动与晶体结构关联性;

宽波数范围与高灵敏度:中红外4000~400 cm⁻¹与拉曼50~4000 cm⁻¹覆盖,EMCCD探测器支持弱信号检测;

智能化软件平台:WiRE™软件支持自动峰识别、三维渲染、多组分定量分析与合规报告生成;

扩展模块兼容性:可选配AFM联用模块、低温/高温样品台(支持-196℃~600℃);

稳定与耐用性:长期波数稳定性±0.1cm⁻¹,配备自诊断系统与激光安全联锁;

安全防护设计:激光防护罩、紧急停止、数据加密存储,符合IEC 60825-1安全规范;

合规认证:通过CE认证,符合ISO 13802、ASTM E168标准。

mIRage提供一年整机质保与激光器校准服务,其非接触、同步、高分辨率的特性,成为红外-拉曼多模态分析领域的高端解决方案,助力用户实现从基础研究到工业微区表征的全流程需求。
