工作原理

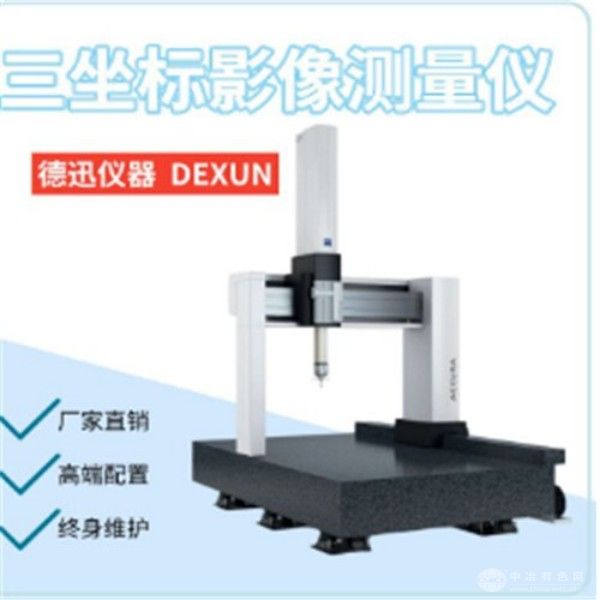

该设备采用铝合金碳纤维复合骨架结构，搭载高精度光栅尺与微型直线导轨，形成X/Y/Z三轴闭环运动系统。测量时，红宝石测针接触工件表面或激光扫描头发射线状光束，通过传感器实时捕捉测针位移或光斑变形量，将空间坐标转化为数字信号。内置温补模块可自动修正环境温度对材料热膨胀的影响，结合智能滤波算法消除振动干扰，确保在车间环境下仍能达到μm级测量精度。
应用范围
适用于汽车模具、航空航天叶片、精密机械零部件的三维尺寸检测，尤其适合大型工件（如船舶曲轴、风电齿轮箱）的现场测量。设备支持与UG、Pro/E等CAD软件无缝对接，可完成形位公差分析、曲面偏差比对及逆向建模，为工艺改进提供数据支撑，广泛应用于质量管控、生产调试及研发验证环节。
技术参数
测量范围：800×600×500mm（可扩展至2000×1500×1000mm）
分辨率：0.1μm，示值误差≤(1.5+L/350)μm（L为测量长度，单位mm）
测头配置：接触式红宝石测针（Φ2mm）或激光扫描测头（精度5μm）
运动速度：0-300mm/s（可调）
工作温度：0-45℃（带恒温补偿）
续航能力：内置锂电池支持连续工作8小时
数据接口：USB/Wi-Fi/RS232，支持IGES、STEP格式输出
产品特点
极致便携性：整机重量≤25kg，折叠后尺寸与行李箱相当，支持单人搬运至生产现场。
高精度复合测量：一机兼容接触式与非接触式测头，可切换点触测量与高速扫描模式。
智能环境适应：内置气压补偿与振动隔离系统，在无恒温车间仍能保持测量稳定性。
快速部署：磁性基座与激光定位功能实现3分钟内完成工件坐标系建立，缩短停机检测时间。
