工作原理

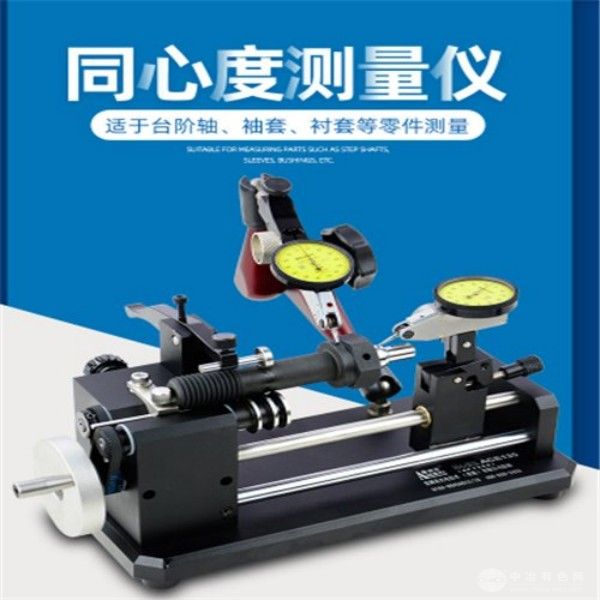

ACE-135采用双顶尖定位与杠杆千分表组合测量系统。工件两端通过可调式顶尖固定后，旋转主轴带动工件匀速转动，安装在万向支架上的杠杆千分表实时捕捉工件表面径向跳动。测量过程中，表头与工件表面保持微小间隙（接触式测量时为0.1-0.5mm），通过传感器将位移信号转换为电信号，经数字处理系统计算同轴度误差。设备支持两种测量模式：单顶尖模式适用于短轴类工件，双顶尖模式可消除轴向窜动对测量结果的影响，确保长轴类工件检测精度。
应用范围
适用于直径Φ5-200mm的轴类、齿轮、轴承、螺杆等旋转部件的同轴度检测，尤其适用于汽车传动轴、电机转子、压缩机曲轴等关键零部件的出厂检验。设备可满足GB/T 1184-1996、ISO 1101等标准要求，通过测量数据指导热处理、磨削等工艺调整，有效降低产品次品率。
技术参数
测量范围：同轴度0-3mm，圆跳动0-1mm
分辨率：0.001mm
重复性：≤0.002mm
顶尖行程：150mm（可定制）
表头类型：杠杆千分表（0.001mm精度）或数显传感器
电源：AC220V 50Hz
外形尺寸：600×400×1200mm
产品特点
高精度复合测量：一机实现同轴度、圆跳动、偏摆度三参数同步检测，单次测量周期≤3分钟。
模块化设计：支持表头快速更换（机械式/数显式），适配不同精度需求；双表座配置可同时测量两个截面，提升检测效率。
人性化操作：360°可旋转万向支架配合微调旋钮，实现表头精准定位；防滑底座与水平调节脚确保设备稳定性。
耐用性优化：主体采用高强度铝合金铸造，导轨经淬火处理，耐磨性提升50%；IP54防护等级适应车间环境。
