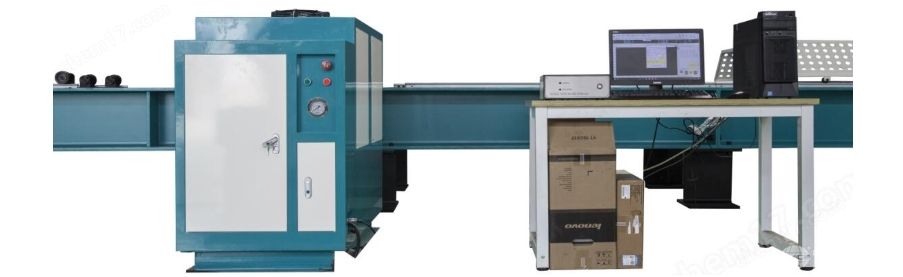

卧式电液伺服拉力试验机

卧式电液伺服拉力试验机

浏览量 487
规格/型号:暂无
品牌:盛林精密
应用领域:检测设备
产地:山东 - 济南
厂家/供应商:盛林精密机械设备(山东)有限公司
咨询电话::13165133638(请说明信息源自“北方有色网”)
更新时间:2025-07-29
级别:待认证

卧式电液伺服拉力试验机说明介绍

卧式电液伺服拉力试验机

卧式电液伺服拉力试验机


卧式电液伺服拉力试验机是一种专为长尺寸、大载荷构件(如钢丝绳、电缆、锚杆、链条等)设计的高精度力学测试设备,其核心特点是采用水平加载布局结合电液伺服控制技术,可实现对试样的静态拉伸、持久载荷等力学性能测试。

详细介绍

 卧式电液伺服拉力试验机是一种专为长尺寸、大载荷构件(如钢丝绳、电缆、锚杆、链条等)设计的高精度力学测试设备,其核心特点是采用水平加载布局结合电液伺服控制技术,可实现对试样的静态拉伸、持久载荷等力学性能测试。

 一、核心结构组成:

 1、主机框架:采用整体焊接钢结构(如箱型梁),水平布置,两端设固定支座和移动加载座,需具备极gao的刚性(抗变形能力),避免大载荷下框架形变影响测试精度。
 2、加载系统:核心为电液伺服缸(水平安装)、高压液压泵站(提供稳定油源)及伺服阀组(控制油液流量和方向)。伺服缸输出水平拉力,力值范围通常覆盖 100kN~10000kN(部分超大型机型可达数万 kN)。
 3、伺服控制系统:由伺服控制器、数据采集卡、计算机软件组成,支持力、位移、应变的闭环控制(控制精度≤±1%),可实现恒力、恒位移、恒应变加载,以及动态循环载荷(如正弦波、方波、三角波)控制。
 4、测力与位移采集系统:力传感器(应变片式,精度 0.5 级)安装于加载路径上,实时采集载荷信号;位移传感器(光栅尺或磁栅尺)监测试样拉伸变形,分辨率可达 0.001mm。
 5、夹持装置:根据试样类型定制,如钢丝绳用楔形夹具(防打滑)、电缆用环抱式夹具(避免损伤绝缘层)、锚杆用螺纹连接夹具等,确保水平加载时试样轴线与力线重合(同轴度≤0.5mm/m)。

二、核心特点与优势:

 1、适配长尺寸试样:水平布局无需考虑试样自重对垂直度的影响,可测试长度达数米的构件(如钢丝绳、铁路拉杆),解决立式设备 “试样过长导致弯曲” 的问题。
 2、大载荷与高精度兼顾:电液伺服系统可输出 100kN~10000kN 的力值,同时在 0.4%~100% 量程内保持 0.5 级测力精度,满足高强度材料(如合金链条、钢缆)的精准测试需求。
 3、动态响应灵活:支持静态加载(0.001~500mm/min)和动态循环加载(频率 0.01~10Hz),可模拟构件实际工作中的交变载荷(如桥梁钢索的振动疲劳、起重机链条的反复受力)。
 4、结构稳定性强:卧式主机框架采用整体刚性设计,配合防倾覆装置,可承受试样断裂瞬间的冲击载荷(通常为最大试验力的 1.5 倍),保障测试安全。

 三、电液伺服卧式拉力试验机技术参数:
卧式电液伺服拉力试验机
