工作原理

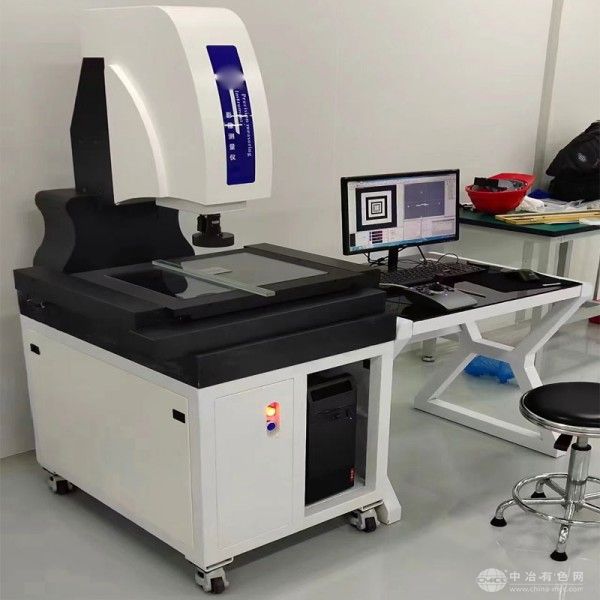

设备基于机器视觉与光学投影测量原理，通过高分辨率CCD彩色摄像机捕捉被测工件表面影像，结合专业测量软件对影像进行数字化处理。软件采用亚像素级边缘检测算法，自动识别齿轮齿廓、键槽、圆弧等特征，并基于空间几何运算计算模数、齿距、压力角等参数。对于异形件，软件支持DXF图纸导入比对，可自动提取轮廓特征并计算尺寸偏差与角度误差，实现非接触式高精度检测。
应用范围
适用于汽车变速箱齿轮、同步器齿环、航空齿轮、减速机齿轮等精密传动件的检测，可测量模数范围0.5-10mm、齿数10-200齿的齿轮。同时支持异形件检测，如键槽宽度、圆弧半径、V型槽角度等，满足模具、液压件、连接器等行业的二维尺寸与角度测量需求。
产品技术参数
测量范围：X/Y轴300mm×200mm，Z轴150mm
光学放大倍率：0.7×-4.5×，影像放大倍率20×-180×
分辨率：0.0001mm
测量精度：X/Y轴≤(3+L/200)μm（L为测量长度，单位mm），角度测量精度≤2″
光源系统：八区程控LED环形表面光+长条形LED轮廓光
软件功能：支持齿轮参数自动计算、DXF图纸比对、SPC统计分析
产品特点
高精度传动系统：采用台湾HIWIN高精度直线导轨与研磨级滚珠丝杆，搭配松下伺服电机驱动，实现无间隙传动与微米级定位精度。
智能测量软件：内置齿轮专用测量模块，可自动计算模数、齿距、齿形角等参数，支持批量检测与自定义报表输出。
多光源适配设计：八区独立可调LED光源，可模拟不同材质表面反射特性，提升齿轮齿廓与异形件边缘识别精度。
人性化操作界面：10英寸触摸屏集成测量程序库，支持一键启动、激光定位与脚踏开关操作，降低用户学习成本。
