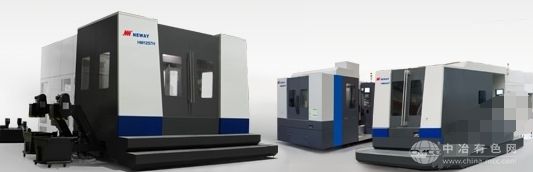

一、纽威T型卧式加工中心特点
机床主体结构为倒T型，全动柱式结构，大跨距设计，高刚性，高强度。在加工过程中可以自动交换工作台和刀具，可一次装夹进行四个面的铣削，钻孔，扩孔，镗孔，铰削，攻丝等多种工序。现代化的机床及控制理念、紧凑的结构设计，保证高效率和高精度的单件或中小批量产品的加工要求。
适用于进行箱体类金属零件的复杂加工。
01、高刚性整体设计
经典倒T结构床身，保证整体高刚性，排屑、排水易处理。
02、螺旋排屑结构
立柱两侧螺旋排屑器与X轴两侧螺旋排屑器、链板提升器构成自动排屑系统，zui大程度减少机床热变形，确保机床加工精度。
03、主变速
德国进口ZF齿轮箱，两档变速兼顾高速和低速大扭矩要求。
04、进口主轴、丝杠、导轨和轴承
中国台湾进口主轴、丝杠、导轨和轴承，精度高，寿命长
二、纽威T型卧式加工中心技术参数
名称单位HM50TS(BT40)、HM50TS(BT50)、HM50TD(BT40)、HM50TD(BT50)、HM63TS
工作台尺寸mm500×500、500×500、2-500×500、2-500×500、630×630
工作台大载荷kg600、600、500、500、1200
工作台分度 1°×3601°×360(0.001°×360000)1°×360(0.001°×360000)1°×360(0.001°×360000)1°×360(0.001°×360000)
(0.001°×360000)
工作台交换时间S//1212/
工作台交换驱动方式 //液压液压/
工作台zui高转速r/min1010101010
大工件直径/高度mm630×700、630×700、630×700、630×700、1000×1000
三轴行程X/Y/Z/Wmm750×650×650、750×650×650、750×600×650、750×600×650、1000×850×900
主轴端面至工作台中心距离mm150～800、50～700、150～800、50～700、200～1100
主轴中心至工作台面距离mm120～770120～770100～700100～700100～950
三轴快移速度X/Y/Zm/min30/24/3030/24/3030/24/3030/24/3030
主电机功率Kw 11月15日11月15日11月15日11月15日18.5/22
主轴zui高转速rpm80006000800060004500
主轴扭矩N.m140/191140/191140/191140/191647/770
主轴锥孔 7:24锥度 NO.407:24锥度 NO.507:24锥度 NO.407:24锥度 NO.507:24锥度 NO.50
刀库容量把30(圆盘式)24(圆盘式)30(圆盘式)24(圆盘式)32(链式)
刀柄型式 MAS403 BT40MAS403 BT50MAS403 BT40MAS403 BT50MAS403 BT50
大刀具直径/长度/重量mm/mm/KgΦ80/350/8Φ110/350/20Φ80/350/8Φ110/350/20Φ125/400/20
大刀具直径(相邻无刀具)mmΦ150Φ250Φ150Φ250Φ250
换刀时间(刀对刀)s2.333.82.333.84.75
钻孔(正火中碳钢)mmΦ30Φ35Φ30Φ35Φ55
攻丝(正火中碳钢)mmM20M24M20M24M45
铣削(正火中碳钢)cm3/min200250200250600
定位精度(X/Y/Z)mm0.010.010.010.010.01
重复定位精度(X/Y/Z)mm0.0060.0060.0060.0060.006
定位精度(B)"66666
重复定位精度(B)"22222
数控系统 NEWAY FANUC / SIEMENS
自动排屑器 双螺旋+链板排屑侧排(备注：HM125TBS/TBD镗杆直径Φ110)
机床净重kg1200012000130001300018000
名称单位HM63TDHM80TSHM80TDHM100TSHM100TD
工作台尺寸mm2-630×630800×8002-800×8001000×10002-1000×1000
工作台大载荷kg12001600160020002000
工作台分度 1°×3601°×3601°×3601°×3601°×360
(0.001°×360000)(0.001°×360000)(0.001°×360000)(0.001°×360000)(0.001°×360000)
工作台交换时间S20/25/25
工作台交换驱动方式 伺服电机/伺服电机/伺服电机
工作台zui高转速r/min1010101010
大工件直径/高度mm1000×10001300×13001200×12001300×13001300×1300
三轴行程X/Y/Z/Wmm1000×850×9001400×1050×10501400×1050×10501600×1100×11001600×1100×1100
主轴端面至工作台中心距离mm200～1100250-1300250-1300250-1350250-1350
主轴中心至工作台面距离mm0～850120-11700-1050120-12200-1100
三轴快移速度X/Y/Zm/min3024242424
主电机功率Kw 18.5/2222/2622/2622/2622/26
主轴zui高转速rpm45004500450045004500
主轴扭矩N.m647/770770/910770/910770/910770/910
主轴锥孔 7:24锥度 NO.507:24锥度 NO.50 7:24锥度 NO.50 7:24锥度 NO.50 7:24锥度 NO.50
刀库容量把32(链式)40(链式)40(链式)40(链式)40(链式)
刀柄型式 MAS403 BT50MAS403 BT50MAS403 BT50MAS403 BT50MAS403 BT50
大刀具直径/长度/重量mm/mm/KgΦ125/400/20Φ125/500/25Φ125/500/25Φ125/500/25Φ125/500/25
大刀具直径(相邻无刀具)mmΦ250Φ250Φ250Φ250Φ250
换刀时间(刀对刀)s4.754.754.754.754.75
钻孔(正火中碳钢)mmΦ55Φ55Φ55Φ60Φ60
攻丝(正火中碳钢)mmM45M45M45M48M48
铣削(正火中碳钢)cm3/min600600600900900
定位精度(X/Y/Z)mm0.010.010.010.010.01
重复定位精度(X/Y/Z)mm0.0060.0060.0060.0060.006
定位精度(B)"66666
重复定位精度(B)"22222
数控系统 NEWAY FANUC / SIEMENS
自动排屑器 双螺旋+链板排屑侧排(备注：HM125TBS/TBD镗杆直径Φ110)
机床净重kg2100020000230002100024000
工作台大载荷kg35004000400040004000
工作台分度 1°×3601°×3601°×3601°×3601°×360
(0.001°×360000)(0.001°×360000)(0.001°×360000)(0.001°×360000)(0.001°×360000)
工作台交换时间S//90/90
工作台交换驱动方式 //液压/液压
工作台zui高转速r/min5.55.55.55.55.5
大工件直径/高度mm1800×18002000×20002000×18002000×20002000×1800
三轴行程X/Y/Z/Wmm2100×1300×13002200×1500×15002200×1500×15002200×1500×1500×5002200×1500×1500×500
主轴端面至工作台中心距离mm300～1600300～1800300～1800300～1800300～1800
主轴中心至工作台面距离mm120～1420120～1620120～1620120～1620120～1620
三轴快移速度X/Y/Zm/min20202020/20/20/520/20/20/5
主电机功率Kw 22/2622/2622/2622/2622/26
主轴zui高转速rpm45004500450035003500
主轴扭矩N.m1155/13651155/13651155/13651155/13651155/1365
主轴锥孔 7:24锥度 NO.50 7:24锥度 NO.50 7:24锥度 NO.50 7:24锥度 NO.50 7:24锥度 NO.50
刀库容量把60(链式)60(链式)60(链式)60(链式)60(链式)
刀柄型式 MAS403 BT50MAS403 BT50MAS403 BT50MAS403 BT50MAS403 BT50
大刀具直径/长度/重量mm/mm/KgΦ125/600/35Φ125/600/35Φ125/600/35Φ125/600/35Φ125/600/35
大刀具直径(相邻无刀具)mmΦ250Φ250Φ250Φ250Φ250
换刀时间(刀对刀)s7.57.57.57.57.5
钻孔(正火中碳钢)mmΦ70Φ70Φ70Φ70Φ70
攻丝(正火中碳钢)mmM50M50M50M50M50
铣削(正火中碳钢)cm3/min10001000100010001000
定位精度(X/Y/Z)mm0.0150.0150.0150.0150.015
重复定位精度(X/Y/Z)mm0.010.010.010.010.01
定位精度(B)"66666
重复定位精度(B)"22222
数控系统 NEWAY FANUC / SIEMENS
自动排屑器 双螺旋+链板排屑侧排(备注：HM125TBS/TBD镗杆直径Φ110)
机床净重kg34000\35000\35000\35000\38000
