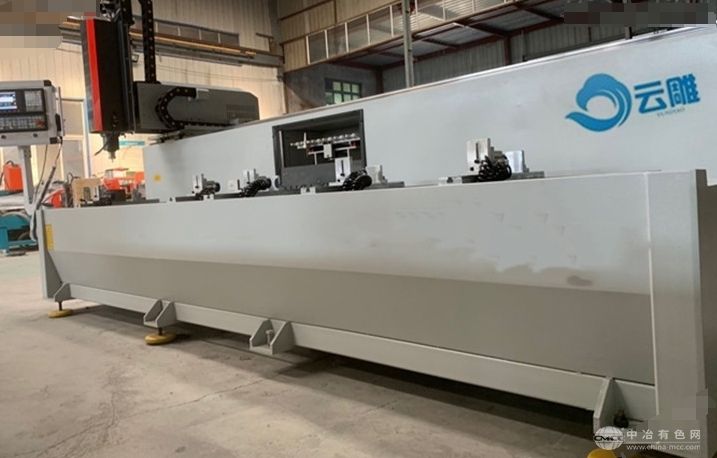

一、产品简介：
l 适用于铝合金型材的钻孔、铣槽、圆孔、异型孔、平面雕刻等加工。
l 系统采用红海数控系统，友好人机界面，设备操作简便，性能可靠。
l 采用电主轴，精度高、安全性好、可靠性高。
l X 轴采用高精度斜齿轮、斜齿条传动，Y 轴和 Z 轴均采用高精度滚珠丝杠传动，传动平稳，精度高。
l 通过编程软件自动转换加工代码，操作简单、效率高、劳动强度低。
l 工作台 180°翻转，-90°、0°、+90°，型材一次装夹可以实现三面加工，加工深通孔(异型孔)时，通过工作台翻转实现深孔加工，效率高、精度高。
二、技术参数：
X 轴行程3500mmY 轴行程200mm
X 轴进给速度0~50m/minY 轴进给速度0~40m/min
X 轴定位精度±0.03mmY 轴定位精度±0.05mm
Z 轴行程280mm重复定位±0.05mm
Z 轴进给速度0~30m/min加工面粗糙度Ra 6.3 um
Z 轴定位精度±0.05mm主轴转速0~18000rpm
主轴功率3.5kW机床总功率8kW
电源规格380V/50Hz机床尺寸(长*宽*高)45000×1600×2000mm
三、设备配置
l 主轴电机：高速电主轴;
l 导轨：X、Y、Z 轴均采用高精密级直线导轨;
l X 轴传动：采用高精度齿轮齿条传动;
l Y、Z 轴传动：均采用高精密滚珠丝杠传动;
l 工作夹具：2 组气动夹紧 双向定位夹具;
l 驱动系统：采用全数字化交流无刷伺服驱动系统;
l 喷雾冷却系统：可配合加工程序使用;
l 手摇脉波发生器，方便对加工原点的对正和测量;
l 控制箱：主要电器元件、工控机、控制系统全部采用原装品牌;
l 程序：可进行在线或离线编程;
l 架子：加长加厚，行程 1200mm 架子长度 2000mm，机床更稳定。
四、元器件品牌：
名称型号厂家
宝元数控机床系统 红海数控系统
伺服电机 雷赛 450B
驱动器 雷赛
开关电源 铭纬
接近开关 沪工
电源 正泰
中间继电器 一佳
主轴电机3.5KW王健南/尚客
变频器 贝士德
气缸 韩三和气动
电磁阀 韩三和
二联体 韩三和
电器件 正泰
