工作原理

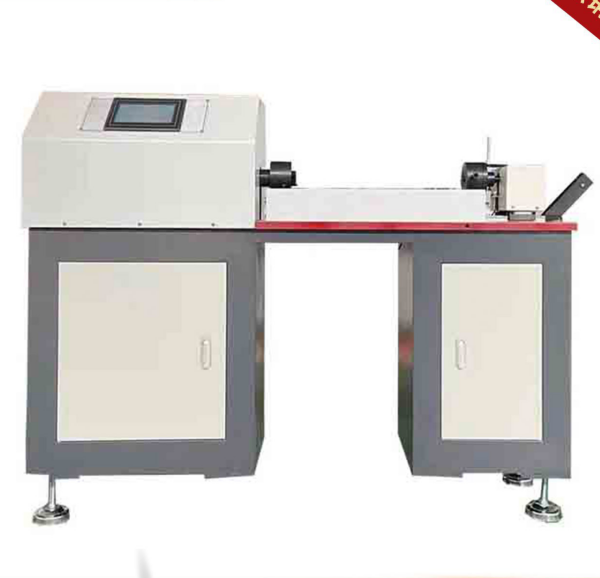

该设备采用双伺服电机独立驱动系统，分别控制卷绕芯轴与扭转夹具的同步/异步运动：卷绕电机驱动芯轴以设定张力（0.1-200N可调）对铝线进行螺旋卷绕，同时扭转电机驱动夹具对卷绕段铝线施加±180°范围内的周期性扭转（频率0.1-30Hz可调）。测试过程中，激光位移传感器（分辨率0.1μm）实时监测卷绕直径变化，扭矩传感器（量程10N·m，分辨率0.001N·m）同步采集扭转阻力，工业计算机自动记录卷绕圈数、扭转角度及扭矩-次数曲线，并在铝线断裂或达到预设寿命时触发停机，生成包含临界扭矩、疲劳寿命等参数的试验报告。
应用范围
电力电缆：检测铝合金导体在高压电缆铠装层卷绕时的抗断裂性能，优化捻制工艺参数；
新能源汽车：评估电池包连接片、电机绕组用铝线的卷绕-扭转复合疲劳寿命，减少充放电循环中的断裂风险；
航空航天：验证航天器用超细铝管（Φ0.5mm起）在热防护系统中的卷绕适应性，保障极端环境服役安全；
电子封装：测试5G基站散热片、LED灯带用铝基复合线的扭转可靠性，提升产品良品率。
技术参数
试样直径范围：Φ0.1mm-Φ6mm（支持非标定制至Φ10mm）；
卷绕芯轴直径：Φ10mm-Φ150mm可调，适配不同卷绕工艺需求；
最大扭转角度：±180°（无级可调），角度精度±0.1°；
复合测试频率：卷绕0.1-50转/分钟，扭转0.1-30Hz独立可调。
产品特点
复合应力精准控制：双伺服电机闭环反馈系统，实现卷绕张力与扭转扭矩的独立/联动调节，波动≤0.5%；
智能损伤监测：集成声发射传感器与红外热成像仪，实时捕捉铝线表面微裂纹萌生及局部温升，提前500次循环预警断裂风险；
模块化快速换型：快拆式卷绕芯轴与扭转夹具设计，3分钟内完成不同规格试样的工装更换，兼容多标准测试场景；
安全防护升级：配备透明防护罩、紧急停机按钮及过载保护装置，防护等级IP54，确保操作安全。
