工作原理

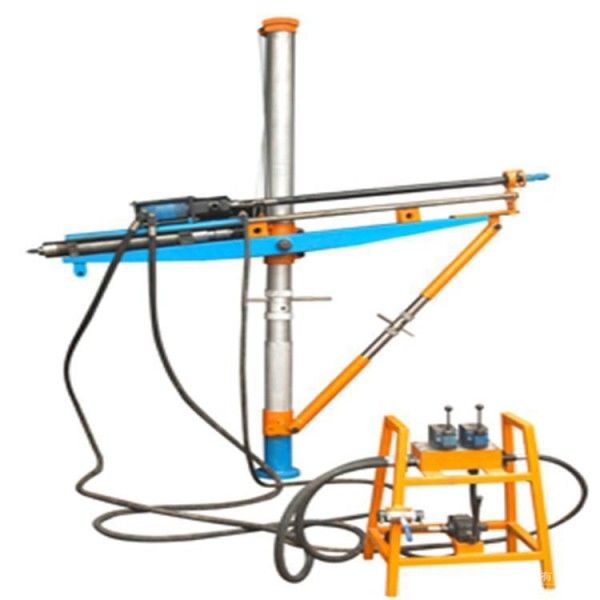

ZYJ-770/170采用模块化液压传动与机械支撑协同设计：
动力源为井下防爆电机驱动的齿轮泵，将机械能转化为高压油液，通过多路换向阀分别控制回转系统与给进系统。回转系统由液压马达驱动齿轮减速箱，输出770N·m扭矩带动钻杆旋转破岩；给进系统通过液压油缸提供0-170kN连续可调的推进力，并支持手动与自动两种操作模式，可根据地层硬度实时调整推进速度。设备采用四柱式可升降支架，通过液压缸实现钻机高度与角度的快速调节（仰角0-90°，俯角0-15°），适应巷道顶板、帮部及底板不同位置的钻孔需求。
应用范围
适用于煤矿井下软岩至中硬岩层（f≤6）的300m以内中短孔施工，包括：
巷道顶板锚索支护孔（钻孔直径28-42mm，深度10-30m）；
瓦斯抽采顺层钻孔（钻孔直径75-113mm，深度50-200m）；
掘进工作面超前探放水孔（钻孔直径42-75mm，深度30-100m）。
设备可快速拆装于矿车或平板车上，满足井下多作业面快速转移需求。
技术参数
额定回转扭矩：770N·m
额定推进力：170kN
钻进深度：0-300m（视地层条件）
钻孔直径：28-113mm
回转速度：0-300r/min（无级调速）
给进行程：1200mm
主机重量：2.8t（不含支架）
支架调节范围：高度1.5-3.2m，仰角0-90°
适配动力：防爆电机（30kW/1140V）
防护等级：IP54（防尘防水）
防爆标志：ExdI Mb
产品特点
轻量化高机动性：整机重量仅2.8t，搭配可折叠四柱支架，单班2人即可完成拆装与转运，适应井下狭窄空间作业；
多角度精准钻进：支架支持360°旋转与90°仰角调节，可高效完成顶板、帮部及底板钻孔，减少设备移动次数；
双模式智能控制：支持手动阀控与自动液压调速，操作人员可根据地层硬度切换模式，降低劳动强度；
高可靠性结构：关键部件（如齿轮箱、液压缸）采用合金钢锻造与表面淬火处理，寿命提升50%以上；
本质安全设计：集成过载保护、液压锁紧及防爆电机，符合《煤矿安全规程》要求，确保井下作业安全。
