工作原理

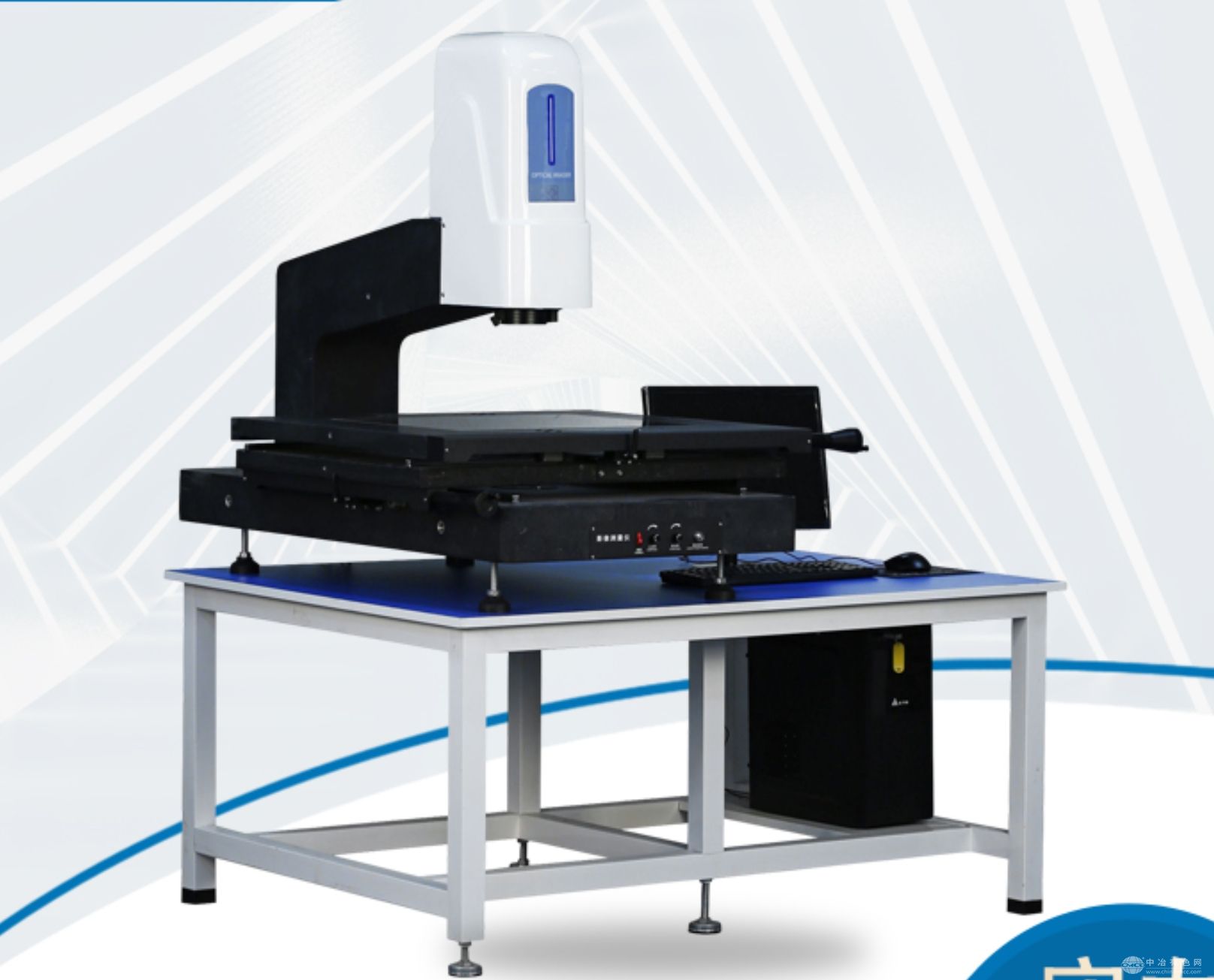

LX-SD43基于光学投影与坐标测量技术，通过高解析度CCD彩色摄像机捕捉被测工件影像，经变倍物镜（0.7X-4.5X连续变焦）放大后传输至电脑。软件系统对影像进行边缘提取、轮廓拟合等处理，结合X/Y轴精密光栅尺（分辨率0.5μm）的位移数据，自动计算点、线、圆、角度等几何参数。设备采用平行光路设计，配合程控五环八区LED光源（表面光/轮廓光可调），确保复杂工件边缘清晰成像，测量重复性≤3μm。
应用范围
该设备适用于多行业精密检测需求：在电子制造领域，可测量PCB板孔径、芯片引脚间距；在五金加工中，用于检测冲压件轮廓尺寸、螺纹螺距；在塑胶模具行业，可分析模具型腔磨损量、分型面间隙；此外，设备还支持钟表零件、珠宝饰品等微小工件的尺寸验证，满足ISO/ASTM等国际标准要求。
技术参数
测量范围：X/Y轴400×300mm，Z轴200mm（选配探针可测高度）
放大倍率：光学5-100X，软件数字放大200X
光栅尺精度：±(2+L/300)μm（L为测量长度，单位mm）
光源系统：可调亮度LED表面光+轮廓光，支持同轴光选配
软件功能：自动寻边、几何元素测量、SPC统计分析、CAD图纸导入比对
数据接口：USB/RS232，支持DXF/IGES格式输出
设备尺寸：1260×900×1720mm，重量450kg
产品特点
高精度稳定性：采用一级大理石底座与立柱，热变形系数＜0.02mm/℃，确保长期使用精度稳定；
人性化操作：手摇式X/Y轴移动台搭配精密滚珠丝杆，传动间隙＜0.005mm，操作流畅无卡顿；
智能软件系统：内置力雄自主研发的测量软件，支持一键式批量测量、公差判定报警，数据可追溯至Excel/PDF报告；
模块化扩展：预留激光测头接口，可升级为复合式测量仪，兼顾影像与接触式测量需求。
