工作原理：

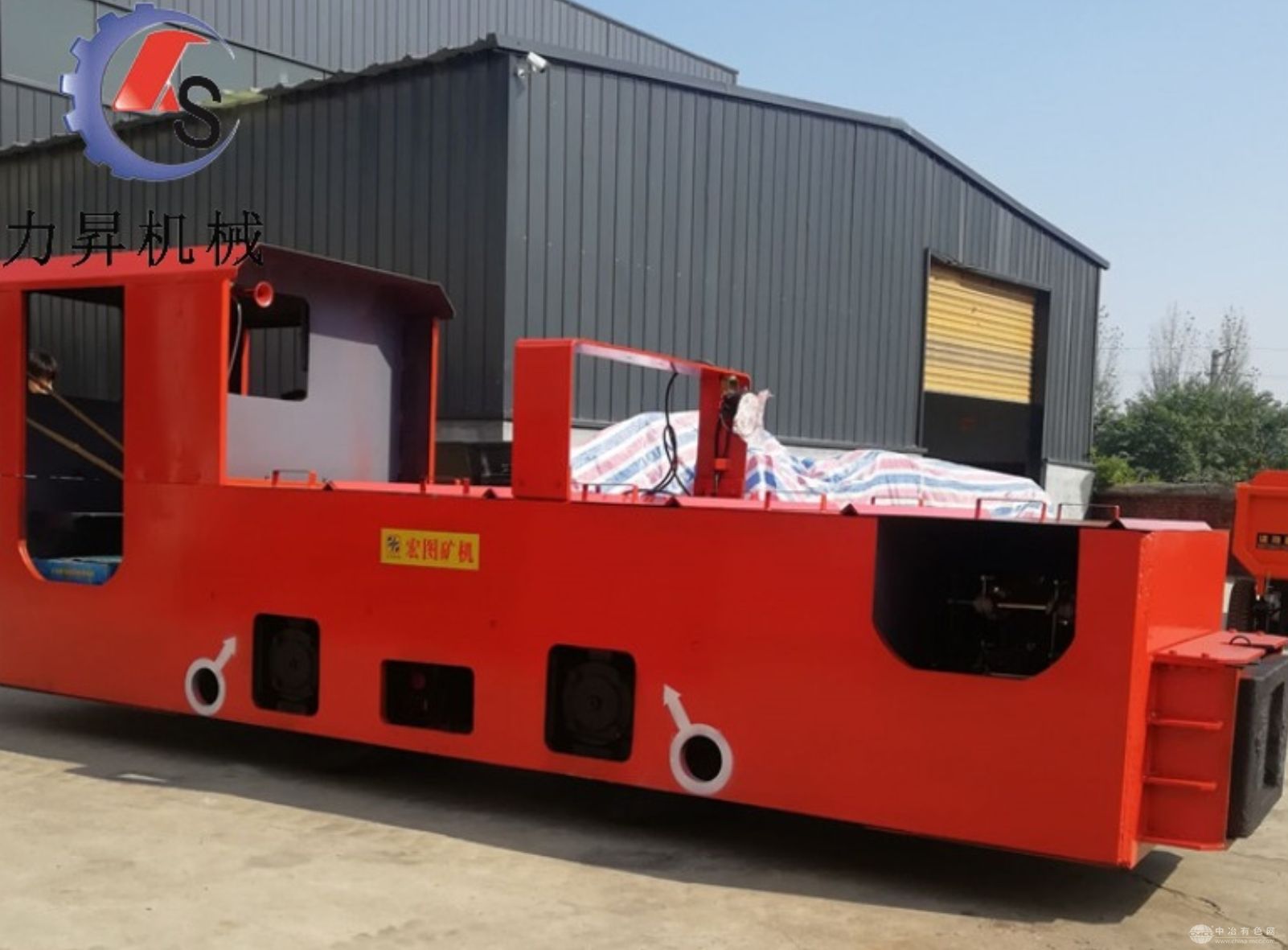

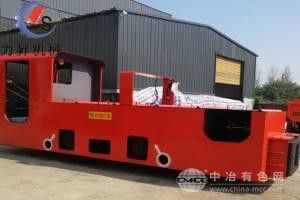

CJY7电机车通过架线直流电源（550V）供电，经受电弓与集电器引入车内，驱动两台直流串励牵引电机（额定功率30kW×2），电机动力通过齿轮减速箱与弹性联轴器传递至轮对，产生最大牵引力28kN。车辆采用全液压盘式制动与电磁制动双系统，支持四档电阻调速（速度范围5-12km/h），制动距离≤12m（满载、10km/h工况）。控制系统集成PLC智能逻辑单元与斩波调速模块，可实时监测负载、速度及电机温度，自动调节功率输出，并具备过载、短路、漏电及瓦斯超限断电保护功能，确保运行安全。
应用范围：
主运输大巷：适用于煤炭、矸石的长距离大运量运输，可牵引10-15节矿车（总载重≤70吨），运输效率较传统机型提升25%。
综采工作面设备转运：用于液压支架、刮板输送机等中型设备的井下搬运，单次运输重量可达50吨，满足综采工作面快速推进需求。
辅助巷道与联巷运输：在维修巷道、联络巷等狭窄空间内牵引物料车，适应坡度≤12°的工况，解决局部区域物料周转难题。
人员与物料联运：可选配载人车厢与急救设备，实现人员与支护材料的同步运输，单次载客12-15人，适应紧急撤离与复杂工况。
产品技术参数：
供电电压：550V DC（架线供电）
牵引电机功率：30kW×2（双电机驱动）
最大牵引力：28kN
额定速度：10km/h（可调速至5-12km/h）
轨距：600mm/900mm（可选）
轴距：1800mm
转弯半径：≤10m
外形尺寸：7200×1500×2000mm（长×宽×高）
自重：11.5吨
最大爬坡能力：12°
调速方式：电阻调速/斩波调速（标配斩波调速）
制动方式：液压盘式制动+电磁制动
产品特点：
高牵引力与稳定性：双电机驱动与四轮独立制动，确保重载运输稳定可靠，适应大坡度与复杂巷道工况。
智能安全防护：集成瓦斯断电、轴温监测、超速保护及自动灭火装置，符合煤矿安全规程，降低事故风险。
高效节能：斩波调速技术使电机效率达90%以上，能耗较传统机型降低18%，运营成本更低。
紧凑设计与高通过性：轴距1800mm与转弯半径≤10m，兼顾稳定性与灵活性，适应狭窄巷道与急弯工况。
模块化与易维护：电机、控制器及制动系统采用标准化模块，支持快速拆装与备件通用，维修时间缩短35%。
