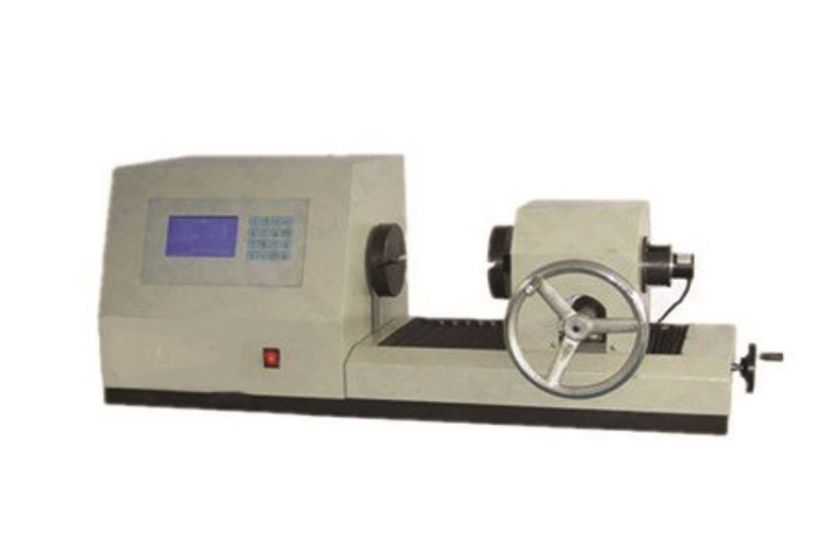

100NM数显式弹簧扭转测试仪器
产品简介
100NM数显式弹簧扭转测试仪器的扭矩和扭转角自动跟踪测量，并显示试验曲线。显示试验的扭矩值、扭转角、扭转速度。具有多重保护功能：过载、过流、过压保护；试样破断时安全保护；紧急停机保护。
产品功能
弹簧、弹性元件的扭矩T、扭转角度θ、扭转刚度测试及研究。
各种螺旋弹簧、气门弹簧、悬架弹簧、膜片弹簧、减震弹簧、液压弹簧、油泵弹簧、碟形弹簧、高温弹簧、卡簧、拉簧、扭簧、压簧、涡卷簧、异性弹簧。
圆柱形、圆锥形、中凸形和中凹形、非圆形弹簧及弹性元件。
金属材料、非金属材料、
复合材料及构件，扭转性能测试及研究。
金属与金属粘结层、金属与非金属粘结层、螺栓、阀门、工具扳手、软质材料、复合材料、丝材等扭转性能测试及研究。
精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。
依据GB及ISO、JIS、ASTM、DIN、BS等标准进行试验和提供检测数据。
该弹簧试验机可测试各种材料的扭矩、扭角、扭转角、角刚度等力学性能。
重要扩展：环境系统；动态测试；扭转疲劳测试。
主要参数
TNW-100N.m；
1扭矩±100N.m;
2测量范围2%-F.S
扭矩分辨力1/±300000
3扭矩示值相对误差≤±1%；
4扭转角0°～∞
5扭转角分辨力0.01°；0.0001°
6扭转速度0°～720°/min
7扭转速度相对误差设定值的±1%以内
8夹头间移动距离0-300mm
9中心线同轴度误差1000mm 内≤Φ1.0mm
10试验机主轴中心高度170mm
11设备功率0.4KW
12电源电压（须可靠接地）～220V±10%；
13机器尺寸（L*W*H）900*320*1100mm
14机器重量≈400kg
扭转附具特制、专用
重要特点
卧式、高刚性、高稳定性的负荷机架。机架尺寸可定制。
载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
高精度测力器，线性宽，稳定性好，保证载荷的测力精度。
高速率、低振动、免维护、*型交流伺服电机驱动系统。
内置以太网接口。
TNW系列微机控制弹簧扭转试验机的电路板采用光电隔离设计，抗*力强。
拥有多种完善的试验夹具，快速更换；可选环境系统和扭角计。
宽泛的测试速度，0°～720°/min内任意选择压力试验机。
全数字闭环、多通道、多功能、易操作的测控软件；数据库中备有多种试验方法、标准（ASTM、ISO、DIN、EN、BS等）；试验数据可随时保存、查询、调用；
试验过程的自动控制，扭矩、应力、变形、扭转角度全闭环控制、显示，全键盘输入操作和控制模式智能设置系统；控制模式任意设置，无冲击，平滑切换，加载、卸载平稳。
灵活的Excel或Word报告格式，默认格式及自编格式；多项排序，多类型输出。
可重新读取已经完成试验，模拟再现，数据再分析、多曲线叠加、比较、遍历。
试验曲线可任意选择压力试验机坐标轴，可自由放大和缩小；可同时显示多个曲线扭矩-时间曲线、扭矩-角度曲线、角度-时间曲线等），可设需要的坐标，满度自调节。
模块化、开放式编程，满足个性化要求。具有提示和向导功能。
试验结束自动返回，智能、高效、快捷。
自动求取切变模量G、规定非比例扭转应力τp、上屈服强度τeH、下屈服强度τeL、抗扭强度τm等。
扭矩和扭转角自动跟踪测量，并显示试验曲线。显示试验的扭矩值、扭转角、扭转速度。
具有多重保护功能：过载、过流、过压保护；试样破断时安全保护；紧急停机保护。
