工作原理：
设备基于电磁感应与磁粉可视化原理，支持交流（AC）、直流（DC）及复合磁化（AC+DC）三种模式：
交流磁化（AC）：利用高频交变电流产生集肤效应磁场，聚焦工件表面缺陷检测，灵敏度高且操作便捷；
直流磁化（DC）：形成稳定纵向磁场，渗透深度大，适用于厚壁工件或深层裂纹筛查；
复合磁化：叠加交直流磁场，同时覆盖表面与深层缺陷，提升复杂工件检出率。

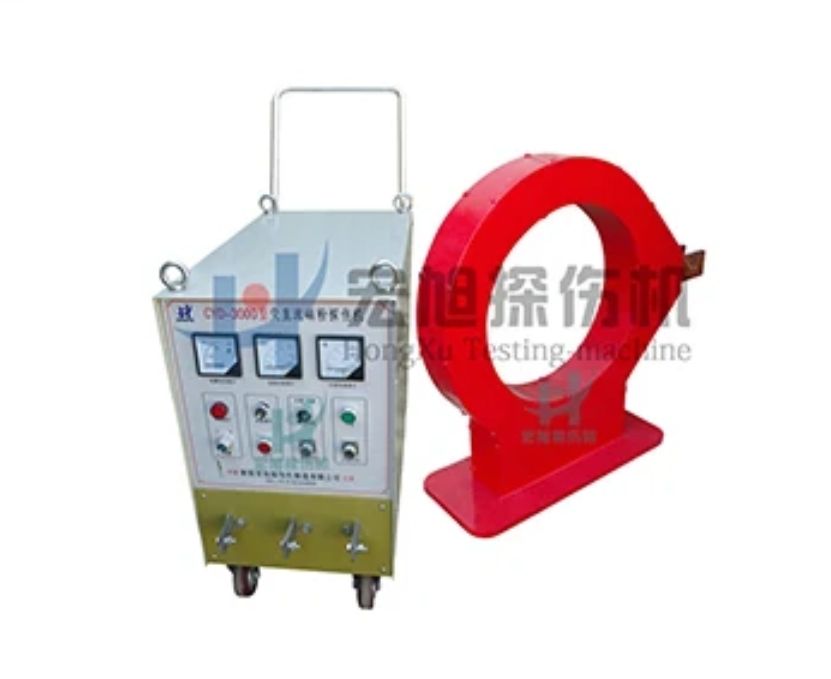

设备通过马蹄形/线圈式磁化夹具贴合工件，喷洒非荧光/荧光磁悬液后，磁粉在漏磁场作用下聚集形成可见痕迹，配合LED白光照明（非荧光模式）或365nm高强度紫外线灯（荧光模式）实现缺陷可视化。检测完成后，设备支持自动退磁功能，消除工件残余磁场。
应用范围：
船舶制造：船体分段、螺旋桨、舵叶的焊缝及曲面探伤；
钢结构工程：桥梁钢梁、建筑钢柱、塔架的现场质量验收；
压力容器：储罐、换热器、反应釜的对接焊缝与角焊缝检测；
轨道交通：列车车轴、转向架、车轮的批量检修；
能源装备：风电塔筒、核电管道、石油钻杆的缺陷筛查。
产品技术参数：
磁化方式：AC（0-2500A可调）/DC（0-2000A可调），频率50Hz；
磁化夹具：支持马蹄形极靴（开口宽度100-300mm）、线圈（内径50-500mm）快速切换；
磁悬液系统：电动喷淋（流量0-8L/min，压力0.2-0.6MPa），磁粉浓度0.5-3g/L；
紫外线照度（荧光模式）：≥1000μW/cm²（365nm）；
设备尺寸：移动平台1200mm×800mm×1500mm，主机重量≤85kg；
电源：三相AC380V±10%，50Hz，总功率≤12kW；
退磁效果：残余磁场≤3Gs（符合ASTM E1444标准）。
产品特点：
移动式一体化设计：集成磁化、喷淋、照明、退磁模块，配备万向轮与可调支架，灵活适应车间、户外等多场景；
双模复合磁化：AC/DC/复合模式一键切换，满足不同深度缺陷检测需求；
高效喷淋系统：电动磁悬液喷淋均匀覆盖工件，减少人工操作误差，提升检测效率；
高亮度紫外显示：荧光模式搭配高强度紫外线灯，缺陷显示对比度提升50%，降低漏检风险；
安全防护：过载保护、漏电保护、急停装置及磁化电流实时监控，确保操作安全；
智能数据管理：支持检测参数存储、缺陷图像拍照及USB数据导出，便于质量追溯与报告生成。
