产品介绍

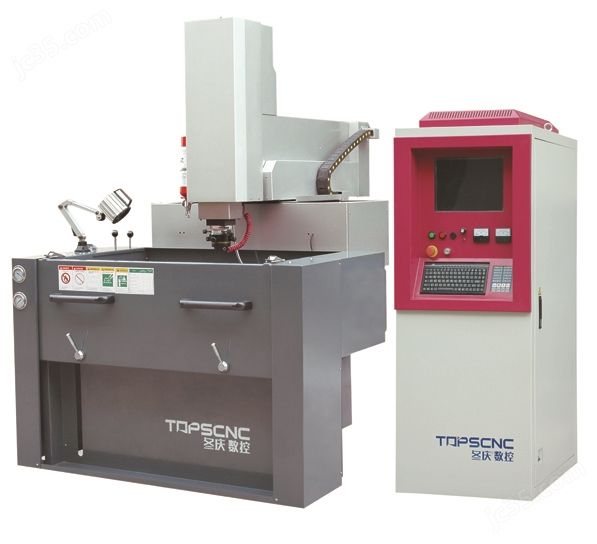

CNC850AP数控电火花成型机主要功能
1、短路退膜保护功能，自动积碳感应保护功能;
2、具有液位、油温、防火感应、自动灭火器四重安全保护功能，并且在操作面板上有报警灯指示;
3、靠摸方式实用方便，分中、位移、端面测量、坐标测量、自动编辑，自动存储;
4、具有自动回机械原点坐标功能，确保掉电后能迅速找回加工起点;
5、显示各轴状态数据，加工轨迹仿真，并有故障提示报警功能，维修十分方便
6、中英文界面，可随时切换，具有屏幕保护功能
7、加工数据库可跟进客户实际情况自行定义zui合适参数，即跳即用非常方便。成粗记忆：zui多12段副程序加工，zui大程式编号9999.
8、加工时间可设定控制，具有加工结束自动关机功能
9、多种+3D 摇动功能经组合使用，配合多段(zui多12段)副程式，可真正加工出高精度要求的复杂型腔，有效避免单轴火花机无法克服的侧面锥度大的难题，从而满足航空、航天级产品的高精度要求;
10、光栅线性补偿功能，提高了机床精度指标。
技术参数：
CNC850AP数控电火花成型机
规格单位CNC450、CNC540、CNC650、CNC850
工作油槽尺寸(长×宽×高)mm1200×850×4501300×920×4501610×985×5401800×1100×570
工作台面尺寸mm700×400800×500900×5001150×600
X/Y/Z工作行程mm450×350×300500×400×300600×400×350850×500×400
电极夹头至工作台面高度mm300-600300-600350-700350-800
电极头zui大承载重量kgs80100150180
工作台zui大承载重量kgs1000180020003000
机械部分总重量kgs3500380040004300
外形尺寸(长×宽×高)mm1640×1050×21501800×1100×22002000×2320×25302280×2470×2690
油箱容量L8008001000750×2
工作油槽zui高液位mm290290330350
规格单位CNC1060CNC1260CNC1470CNC1680
工作油槽尺寸(长×宽×高)mm1800×1240×5701800×1240×5702250×1300×6502620×1521×700
工作台面尺寸mm1380×8001380×8001500×9001700×1000
X/Y/Z工作行程(单头)mm1000×600×4001200×600×4001400×700×5001600×800×500
X/Y/Z工作行程(双头)mm 1100×800×500
电极夹头至工作台面高度mm500-950500-950600-1150600-1150
电极头zui大承载重量kgs200200400220
工作台zui大承载重量kgs4000400050006000
机械部分总重量kgs520058008000单头11000/双头12500
外形尺寸(长×宽×高)mm2200×3600×29202200×3600×29203850×3650×35003900×3800×3750
油箱容量L900×2900×2950×21800×2
工作油槽zui高液位mm350350380600
规格单位CNC1880CNC2180CNC2510CNC3510
工作油槽尺寸(长×宽×高)mm3000×1540×7003200×1650×7403800×1800×6504500×1800×700
工作台面尺寸mm2000×10002500×12002700×12003500×1200
X/Y/Z工作行程(单头)mm1800×800×5002100×800×6002500×900×600
X/Y/Z工作行程(双头)mm1200×800×5001400×800×6001750×800×6002600×900×650
电极夹头至工作台面高度mm600-1150600-1200650-1250650-1250
电极头zui大承载重量kgs250300400350
工作台zui大承载重量kgs700070001000015000
机械部分总重量(单头)kgs130001500017500
机械部分总重量(双头)kgs15000180001950026000
外形尺寸(长×宽×高)mm3840×4050×40503880×4050×40505500×4000×35006500×5500×4200
油箱容量L2000×22500×22600×24485×2
工作油槽zui高液位mm600550580560
CNC/电气规格
规格单位PS-60C、PS-90C、PS-120C、PS-180C、PS-250C
zui大加工电流A6490125192256
zui大电力消耗KVA69121825
控制柜外形尺寸mm700×800×1800700×800×1800700×800×1800700×1200×1800700×1200×1800
控制柜净重kgs230250280380420
zui大加工效率mm3/min4004506809601280
*表面粗糙度μmRa≤0.3μm Rz≤1.2μm
zui低电极损耗%≤0.2
光栅zui小分辨率mm0.001
zui大可编程数量 9999
zui大可程式加工段数 12
数控电火花成型机(Computer Numerical Control Electrical Discharge Machining, CNC EDM)是一种制造工具，用于通过放电腐蚀材料来制造复杂形状的零件。它使用计算机控制的电源和导电工具，在工作物上产生精确的放电脉冲，从而在工件上形成所需的形状。
电火花成型机通过在工作物和导电工具之间产生高频电火花放电来移除材料。该过程中，工作物被浸入绝缘液体中，使其与导电工具之间保持一定距离。通过在工作物和导电工具之间施加电压，电流通过绝缘液体在两者之间形成电火花放电。这些电火花会引起材料的局部熔化和蒸发，从而达到去除材料的目的。
电火花成型机可以制造出非常复杂和精确的零件，尤其适用于硬度高、可导电且难以加工的材料，如金属合金。它广泛应用于航空航天、汽车、模具制造等领域，提供了高效、精密和重复性的加工能力。
