工作原理:

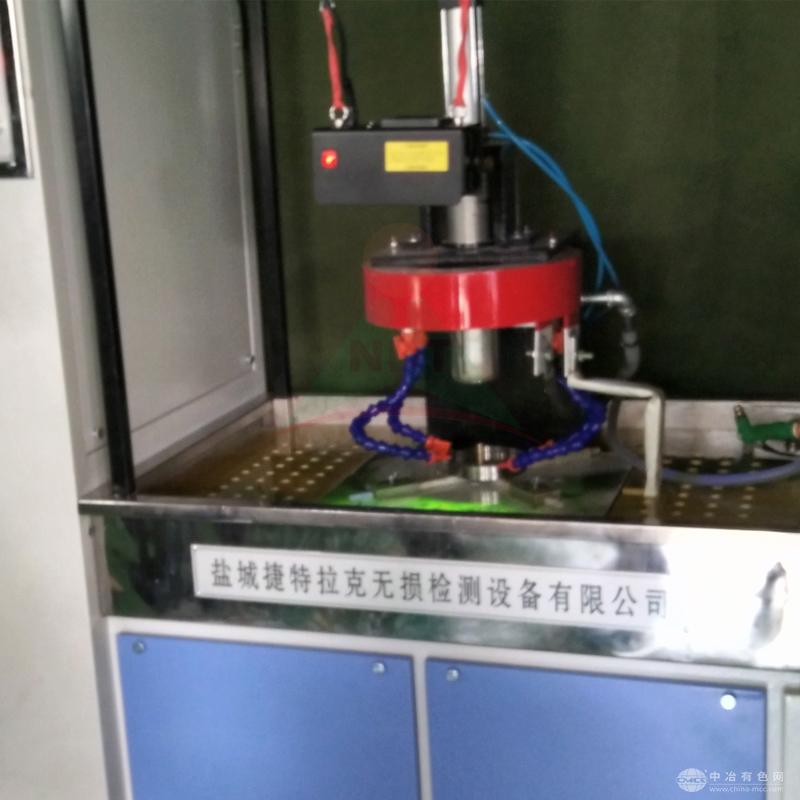

依托电磁感应与荧光成像技术:设备通过周向、纵向及复合磁化方式,在环形工件表面形成旋转磁场。当工件存在裂纹、夹渣等缺陷时,磁力线逸出形成漏磁场,吸附荧光磁粉形成可见磁痕。配合紫外灯(黑光灯)激发磁粉发出黄绿色荧光,使微小缺陷在暗室中清晰可见。
应用范围:
该设备广泛应用于汽车齿轮、轴承环、航天零部件及压力容器等环形工件的批量检测。其周向磁化电流0-3000A(有效值)连续可调,纵向磁化磁势0-12000AT(有效值)连续可调,支持断电相位控制功能,可精准检测A型2号试片显示的极细微缺陷。设备采用气动夹紧方式,夹紧气压可调大于0.4Mpa,电极间距0-800mm可调(扩展至1200mm),适配不同直径环形工件。
产品技术参数:
电源:三相四线380V/50Hz
磁化方式:周向、纵向、复合磁化
工件表面磁场强度:≥2400A/m
紫外线强度:距光源380mm处≥1000μW/cm²
防护等级:IP54,适应车间粉尘环境
操作方式:支持自动/手动双模式
产品特点:
高精度与稳定性:采用闭路磁轭设计,磁场损耗小,剩磁稳定性高,缺陷检出率≥99%。
智能化操作:支持PLC程序定制,兼容MES系统对接,实现全流程数据追溯。
安全环保:配备断电相位控制与自动退磁功能,减少剩磁对工件的影响。
维护便捷:模块化设计支持快速故障排查,磁悬液循环系统降低耗材成本。
