XCF/KYF充气机械搅拌浮选机

1372

规格/型号：XCF/KYF

品牌：暂无

应用领域：暂无

产地：山东 - 烟台

厂家/供应商：烟台金鹏矿业机械有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2022-02-11

级别：待认证

XCF/KYF充气机械搅拌浮选机说明介绍

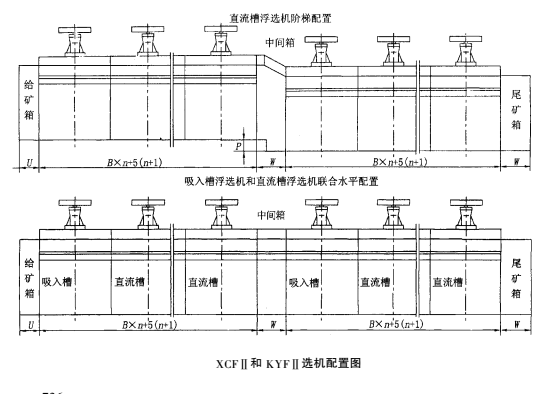

XCF型具有自吸矿浆能力，可水平配置，不需要泡沫泵，但功耗较KYF略高一些，而KYF型无自吸矿浆能力，功率较低；因而一般都将XCF型和KYF型配置成机组，XCF型为吸入槽，KYF型为直流槽，联合机组可水平配置，不需泡沫泵。
处理能力 : 0.2-50 m3/min
适用范围 : 适合于大、中型浮选厂的粗选和扫选作业
适用物料 : 广泛用于有色金属、黑色金属和非金属矿物的选别

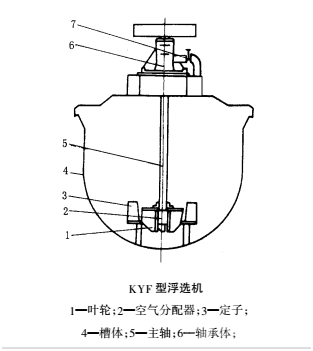

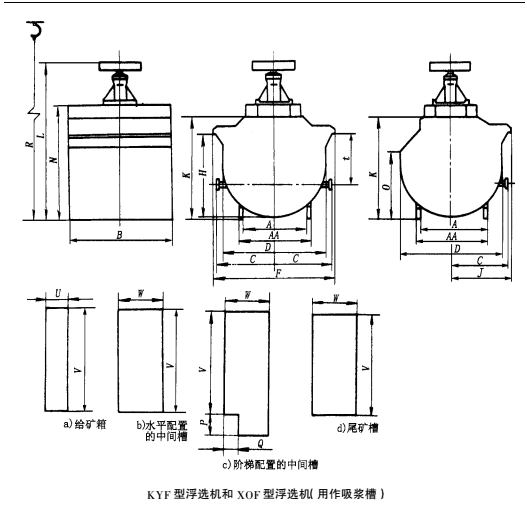

产品结构

产品工作原理
XCF型浮选机工作时，随着叶轮的旋转，槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间，同时，由鼓风机给入的低压空气经空心轴和叶轮腔的空气分配器，也进入其中。矿浆与空气在叶片之间充分混合后，从叶轮上半部周边向斜上方推出，由定子稳流和定向后进入整个槽中。气泡上升到泡沫稳定区，经过富集过程，泡沫从溢流堰自流溢出，进入泡沫槽。还有一部分矿浆向叶轮下部流去，再经叶轮搅拌，重新混合形成矿化气泡，剩余的矿浆流向下一槽，直到最终成为尾矿。
产品优势
XCF型与KYF型浮选机均属充气型浮选机，叶轮直径小，圆周速度低，可降低功率30-50%;槽内设有一个空气分配器，因而空气分散均匀;叶轮起离心泵作用，可使固体颗粒充分悬浮;采用U型槽结构，可使尾砂沉淀积最少;叶轮结构及叶片间隙流倒设计合理，叶轮磨损较均匀，叶轮、定子使用寿命长。
KYF型无自吸矿浆能力，功率较低;而XCF型具有自吸矿浆能力，可水平配置，不需要泡沫泵，不同的是在叶轮上方特别设定有一个定子，以形成一个特别的负压区，但功耗较KYF略高一些，因而一般都将XCF型和KYF型配置成机组，XCF型为吸入槽，KYF型为直流槽，联合机组可水平配置，不需泡沫泵。
XCFⅡ/KYFⅡ浮选机联合机组采用“U"型槽体，空心轴充气和悬挂定子，尤其是采用了一种新式叶轮。这是一种叶片后倾一个角度的锥型叶轮，类似于高比转速的离心泵轮，扬送矿浆量大、压头小、功耗低且结构简单，同时空气分散好、叶轮起离心泵作用，使固体在槽内保持悬浮状态，操作管理方便。

产品参数

XCF型充气机械搅拌浮选机技术性能
型号	有效容积m³	处理能力m³/min	叶轮直径mm	叶轮转数r/min	鼓风机风压kpa	最大充气量m³/m²·min	电机功率kw		单槽重量kg
型号	有效容积m³	处理能力m³/min	叶轮直径mm	叶轮转数r/min	鼓风机风压kpa	最大充气量m³/m²·min	搅拌用	刮板用	单槽重量kg
XCF-1	1	0.2-1	400	358	≥12.6	2	5.5	1.1	1154
XCF-2	2	0.4-2	470	331	≥14.7		7.5	1.1	1659
XCF-3	3	0.6-3	540	266	≥19.8		11	1.5	2259
XCF-4	4	1.2-4	620	215	≥19.8		15		2669
XCF-8	8	3.0-8	720	185	≥21.6		22		3968
XCF-16	16	4--16	860	160	≥25.5		37		6520
XCF-20	20	5-10	910	155	≥25		45		9200
XCF-24	24	4-24	950	153	≥30.4		55		9660
XCF-30	30	7-15	1000	141	≥31		55		14810
XCF-38	38	10-38	1050	136	≥34.3		55		17000
XCF-40	40	10-38	1050	138	≥34.3		75		17500
XCF-50	50	10-25	1120	110	≥33		90		22000
XCF-70	70	13-50	1200	103	≥35		90		26200

KYF型充气机械搅拌浮选机技术性能
型号	有效容积m³	处理能力m³/min	叶轮直径mm	叶轮转数r/min	鼓风机风压kpa	最大充气量m³/m²·min	电机功率kw		单槽重量kg
型号	有效容积m³	处理能力m³/min	叶轮直径mm	叶轮转数r/min	鼓风机风压kpa	最大充气量m³/m²·min	搅拌用	刮板用	单槽重量kg
KYF-1	1	0.2-1	340	281	≥12.6	2	4	1.1	826
KYF-2	2	0.4-2	410	247	≥14.7		5.5	1.1	1419
KYF-3	3	0.6-3	480	219	≥19.8		7.5	1.5	1885
KYF-4	4	1.2-4	550	200	≥19.8		11		2206
KYF-8	8	3.0-8	630	175	≥21.6		15		3600
KYF-16	16	4.0-16	740	160	≥25.5		30		5900
KYF-20	20	5-20	780	155	≥25		37		8240
KYF-24	24	4-24	800	150	≥30.4		37		8540
KYF-30	30	7-30	900	141	≥31		45		13820
KYF-38	38	10-38	880	139	≥34.3		45		16500
KYF-40	40	10-38	950	138	≥34.3		55		17000
KYF-50	50	10-40	1030	120	≥33		75		22000
KYF-70	70	13-50	1120	110	≥35		90		26200
