湿式格子型球磨机

1199

规格/型号：暂无

品牌：暂无

应用领域：暂无

产地：山东 - 烟台

厂家/供应商：烟台金鹏矿业机械有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2022-02-11

级别：待认证

湿式格子型球磨机说明介绍

湿式格子型球磨机是一款传统的、靠排矿格子强制排矿的球磨机。如果采用多段磨矿，一般用在一段磨矿。它的筒体使用高耐磨衬板，具有良好的耐磨性，使用寿命长，维护方便。
适用范围 : 冶金、矿山、建材、化工等行业
有效容积 : 0.45-87m³

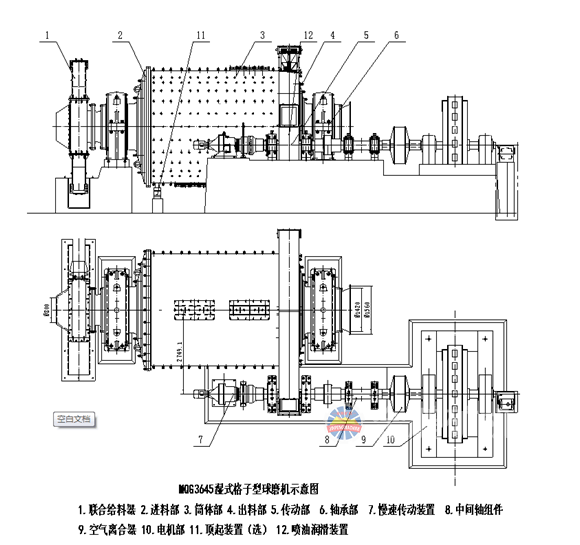

产品结构

产品工作原理
电机通过齿轮副的传动与减速，驱动磨机筒体以适当的转速旋转放置筒体内的磨矿介质在离心力、磨擦力与重力的作用下，被提升到一定的高度后，呈抛起或跌落状态下落，筒体内物料受介质冲击作用而被击碎，同时，由于介质的滚动或滑动，使物料受磨剥作用而被磨碎。磨碎后的物料经出料口排出。根据需要，磨机可以配置空气离合器、慢速驱动装置、顶起装置、喷射润滑装置等。球磨机主轴承可根据需要，采用普通滑动轴承、动静压轴承、静压轴承、滚动轴承。
产品优势
1、大型球磨机带有顶起装置，便于检修;
2、大型球磨机带慢速传动，便于检修和启动;
3、大型球磨机大小齿轮采用油雾润滑，保证大小齿轮润滑可靠，延长大小齿轮使用寿命，节省润滑油;
4、大型球磨机带有空气离合器，采取柔性启动，减少球磨机启动时对选厂电网造成较大冲击。

产品参数

型号	筒体			电动机		外形尺寸			有效容积	最大装球量(t)	重量
	直径mm	长度mm	转速r/min	型号	功率kw	长	宽	高	(m3)		(kg)
	直径mm	长度mm	转速r/min	型号	功率kw	(mm)	(mm)	(mm)
MQG 0909	900	900	39.2	Y225S-8	18.5	4027	2213	2015	0.45	0.96	4400
MQG 0918	900	1800	39.2	Y225M-8	22	4196	2336	2015	0.9	1.92	5340
MQG 1212	1200	1200	31.3	Y250M-8	30	4500	2104	1733	1.1	2.4	11438
MQG 1224	1200	2400	31.3	Y280M-8	45	5764	2104	1733	2.4	4.6	13200
MQG 1515	1500	1500	30.9	JR115-8	60	6094	2743	2170	2.5	5	13120
MQG 1530	1500	3000	30.9	JR117-8	80	6800	2743	2170	5.08	8.6	19166
MQG 1545	1500	4500	30.9	JR127-8	130	9085	3091	2170	6.57	11.3	22147
MQG 2122	2100	2200	24.05	JR128-8	155	7750	4450	3533	6.6	16	42500
MQG 2130	2100	3000	24.05	JR137-8	210	8330	4450	3533	9	20	44260
MQG 2145	2100	4500	24.05	JR138-8	245	9933	4450	3533	13	23.5	50348
MQG 2430	2400	3000	22.5	JR138-8A	280	8823	5113	3894	12.1	22.5	58328
MQG 2436	2400	3600	22.5	JR138-8B	320	9455	5113	3894	14.5	26	61308
MQG 2727	2700	2700	21.6	JR138-8B	320	8643	5722	4674	15.3	30	83145
MQG 2736	2700	3600	21.6	JR1510-8	400	10463	5942	4674	18.4	36	89120
MQG 2745	2700	4500	21.6	TDMK500-32	500	11471	5907	4674	23	45	109318
MQG 3236	3200	3600	18.5	TDMK630-36	630	12442	7030	5150	25.6	51	144241
MQG 3245	3200	4500	18.5	TDMK800-36	800	13975	7030	5150	32.8	65	153390
MQG 3639	3600	3900	17.3	TDMK1000-40	1000	15000	7200	6300	36.2	75	168800
MQG 3645	3600	4500	17.3	TDMK1250-40	1250	15200	7750	6300	41.8	90	179900
MQG 3650	3600	5000	17.3	TDMK1400-40	1400	17600	7750	6300	46.4	96	183000
MQG 3660	3600	6000	17.3	TDMK1600-40	1600	17000	8800	6500	55.7	120	204000
MQG 4060	4000	6000	16.2	TDMK1700-30	1700	17400	9500	7600	69.8	137	214000
MQG 4560	4500	6000	15..3	TDMK2300-30	2300	17800	10500	7600	87	158	294000
