LGK557系列 数控上拉式内拉床产品简介
产地：国产
传动形式：其他
加工材质：合金,钢结构,其他金属
控制形式：数控
数控系统：其他数控系统
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
LGK557系列 数控上拉式内拉床，数控拉床结构采用双导柱导轨形式和双伺服电机驱动，2个导轨中心、2个驱动中心、1个拉削中心实现5心共面，此结构的优势在于消除了传统拉床因结构所导致产生的翻转力矩，使得工件在拉削过程中所受的拉削力也是均匀对称的，工作台所产生的形变也是对称抵消的，工件定位面与拉刀轴线始终是垂直移动的。
详细介绍

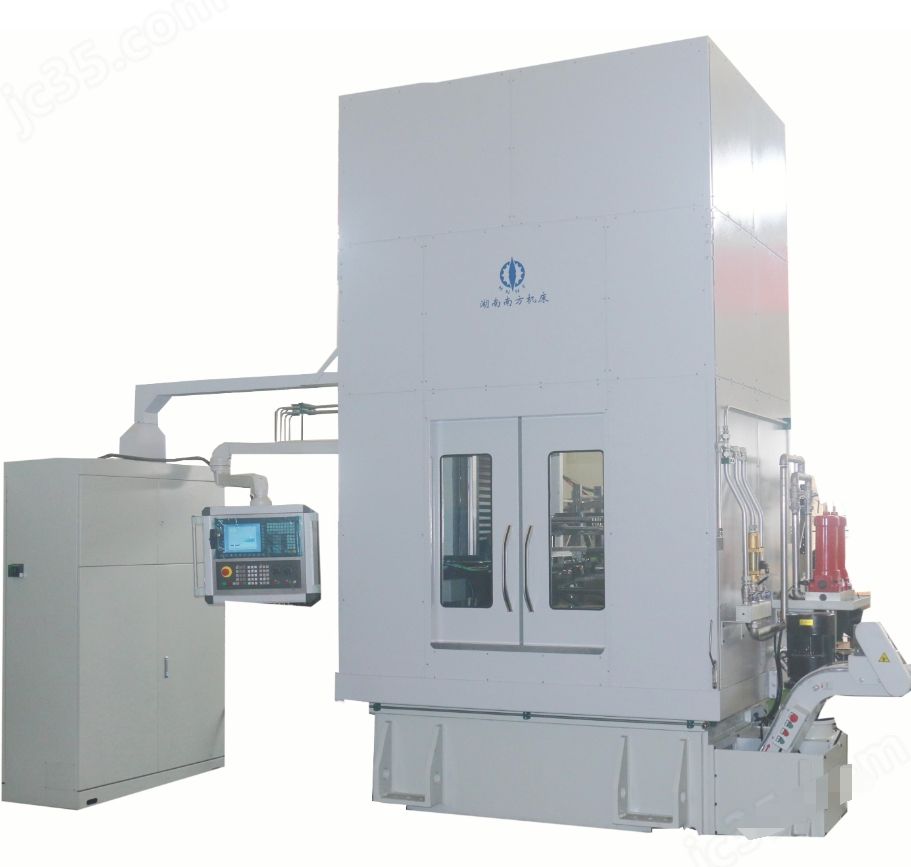

LGK557系列 数控上拉式内拉床
LGK557 Series CNC Pull-up internal broaching machine
具有大吨位上拉式内拉床、双伺服驱动、双导柱、智能、高效率、高精度、高稳定性以及环保的特点。
一、拉床优势特点(Advantages and features of broaching machine)：
1、主体结构采用具有高对称性设计，2个导轨中心、2个驱动中心、1个拉削中心5心共面;
1. The main structure has a high symmetry design with 2 guide centers, 2 drive centers, 1 broaching center and a 5-centre co-planar
2、全护送拉削方式，保证拉削过程中拉刀的平稳性;
2. Fully escorted broaching for smooth broaching.
3、拉削主运动及接送刀辅运动均采用了伺服电机检测，实现全闭环控制;
3. Servo motor detection for both the main broaching motion and the auxiliary tool pick-up and drop-off motion for full closed-loop control.
4、高灵活性的双侧操作形式;
4. Using dual-sided operation with high flexibility
5、揉性、安全的刀具提升装置，更好的保护刀具;
5. Kneadable, safe knife lifting devices for better knife protection.
6、采用了自主的深度二次开发的数控控制系统;
6. Using independent, in-depth secondary development of the CNC control system.
7、刀具夹具更换辅助装置，降低刀具更换的人工操作强度;加强了操作的安全性，及工装更换效率。
二、产品参数：
机床型号 Machine tool modelLGK55710LGK55710-ⅡLGK55720LGK55740
额定拉力 Rated tension100kN100kN200kN400kN
额定行程 Rated stroke1250mm1250mm1600mm2000mm
拉削速度(无极调速)Broaching speed (step-less speed regulation)1～6m/min1～6m/min1～6m/min1～6m/min
主滑板返回速度(无极调速) Broaching speed (step-less speed regulation)1～20m/min1～20m/min1～20m/min1～20m/min
工作台尺寸(长×宽)Workbench size(L×W)420mm×380mm420mm×380mm480mm×400mm625mm×565mm
上下料高度(操作高度)Height of loading and uploading (operation height)≤1100mm≤1100mm≤1200mm≤1575mm
主电机功率
Main motor power19.11kW19.11kW31.71kW54.71kW
电机总功率
Total motor power约(about)27kw约(about) 27kw约(about)40kW约(about)62kW
接刀速度(无极调速)Broach moves upward speed (step-less speed regulation)1～5m/min1～5m/min1～5m/min1～5m/min
送刀速度(无极调速)Broach move down speed (step-less speed regulation)1～5m/min1～5m/min1～5m/min1～5m/min
花盘最大孔径 Max. hole diameter for small flower traysΦ70mm2-Φ60mmΦ100mmΦ150mm
最大工件外径×厚度 Maximum workpiece outside diameter
thickness)Φ220mm×100mmΦ130mm×100mmΦ280mm×200mmΦ300mm×200mm
机床净重 Net weight of machine tool约(about)12500 kg约(about)14500 kg约(about)19500 kg约(about)25500 kg
机床工作空间(长×宽×高)Workspace of the machine tool(L×W×H)2750 mm×5550 mm×4800 mm2750 mm×5550 mm×4800 mm2950mm×5650mm×5200mm3050mm×5950mm×5600mm
