双柱龙门式万能材料拉伸试验机

双柱龙门式万能材料拉伸试验机

241
规格/型号:WY-20TS
品牌:皖仪
应用领域:检测设备
产地:江苏 - 苏州
厂家/供应商:苏州皖仪实验仪器有限公司
咨询电话::13771737954(请说明信息源自“中冶有色网”)
更新时间:2025-05-09
级别:待认证

双柱龙门式万能材料拉伸试验机说明介绍

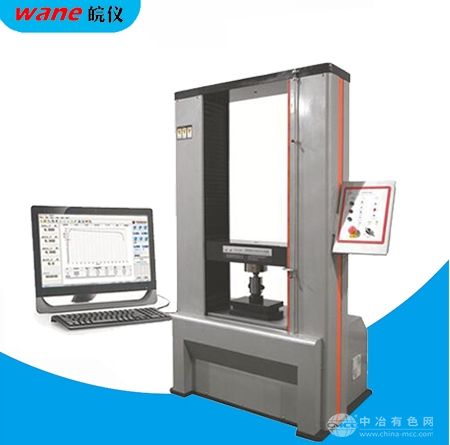

双柱龙门式万能材料拉伸试验机

双柱龙门式万能材料拉伸试验机


该万能拉伸试验机主要用于检测金属、非金属材料产品的拉伸、抗压缩、剥离、撕裂、抗弯曲、三点抗折、抗剪切、顶破等物理性能。同时可根据GB、ISO、JIS、ASTM、DIN及用户提供的多种标准进行试验和数据处理。拉伸试验机广泛应用于金属材料、非金属材料、汽摩配件、紧固件、航空航天、五金工具、冶金铸造等行业的材料检验分析。测试数据精准,性能稳定,是各企业实验室、高等院校、科研单位等理想的实验仪器。

双柱龙门式万能材料拉伸试验机概述

型号:WY-20TS

万能材料拉伸试验机测试过程中采用全数字化力量、位移、速度三闭环控制,采用进口伺服驱动系统、台湾精密滚珠丝杆传动、高精度传感器及新一代测控系统,有效保障产品的测量精度及稳定性。

该万能拉伸试验机主要用于检测金属、非金属材料产品的拉伸、抗压缩、剥离、撕裂、抗弯曲、三点抗折、抗剪切、顶破等物理性能。同时可根据GB、ISO、JIS、ASTM、DIN及用户提供的多种标准进行试验和数据处理。

拉伸试验机广泛应用于金属材料、非金属材料、汽摩配件、紧固件、航空航天、五金工具、冶金铸造等行业的材料检验分析。测试数据精准,性能稳定,是各企业实验室、高等院校、科研单位等理想的实验仪器。

双柱龙门式万能材料拉伸试验机参数:

1、最大荷载:200kN;

2、荷重可选:100kN/200kN;

3、测量精度:优于0.5级;

4、负荷测量范围0.5%—100%FS;

5、试验力示值允许误差极限:示值的±0.5%以内;

6、试验力示值分辨率:最大试验力的1/±500000;

7、变形测量范围:0.2%—100%FS;

8、变形示值误差极限:示值的±0.50%以内;

9、变形分辨力:最大变形的1/20000

10、位移示值误差极限:示值的±0.5%以内;

11、位移分辨力:0.1µm

12、力控速率调节范围:0.01-10%FS/S;

13、力控速率控制精度:设定值的±1%以内;

14、变形速率调节范围:0.02—5%FS/S;

15、变形速率控制精度:设定值的±1%以内;

16、位移速度调节范围:0.001—250mm/min

17、位移速率控制精度:速率<5mm/min时,设定值的±1.0%以内;速率≥5mm/min时,设定值的±0.5%以内;

18、恒力、恒变形、恒位移控制范围:0.5%--100%FS;

19、恒力、恒变形、恒位移控制精度:设定值≥10%FS时,设定值的±0.1%以内;设定值<10%FS时,设定值的±1%以内;

20、有效试验宽度:450mm(前后不受限)

21、有效拉伸空间距离:1100mm(不安装测试夹具时)

22、主机外型尺寸(长×宽×高):1010×610×2050(mm)

23、使用电源:三相AC380V50Hz5kW;

24、机台重量:约900kg;

双柱龙门式万能材料拉伸试验机特点:

1、先进的芯片集成技术,专业设计的数据采集放大系统,具有集成度高、稳定可靠、使用方便等优点。控制软件能实现自动求取抗拉强度、屈服强度、断裂强度、弹性模量、延伸率等检测数据,开放式公式编辑能自动计算试验过程中任一指定点的力、应力、位移、变形等数据结果。对试验过程的控制和数据处理符合相应金属材料与非金属材料国家标准的要求。

2、控制方式:定速度、定位移、定荷重、定荷重增率、定应力、定应力增率、定应变、定应变增率等控制方式可选;

3、自动清零:试验开始后,测量系统自动调零;

4、自动换档:根据负荷大小自动切换到适当的量程,以确保测量数据的准确度;

5、自动存盘:试验数据和试验条件自动存盘,杜绝因忘记存盘而引起的数据丢失;

6、批量试验:对相同参数的试样,一次设定后可顺次完成一批试验;

7、显示方式:数据与曲线随试验过程动态显示;

8、曲线遍历:试验完成后,可对曲线进行再分析,用鼠标找出试验曲线上各点对应的数据;

9、曲线选择:可选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印;

10、单位切换:力量单位:(g、kg、N、lb)、应力单位:(kg/mm2、N/mm2、Mpa、lbf/in2)位移单位:(m、mm、in)

11、试验报告:可按用户要求的格式对试验报告进行编程和打印,并可导出EXCEL文件;

12、安全保护:超过最大负荷的2~10%时,自动实现安全保护、过载停机保护、限位保护;

13、可自动检测、计算试样的机械性能指标,也可人工干预分析过程,根据相关标准的要求对自动分析结果进行修正,以提高数据的准确度;

随机标准配件:

1、荷重传感器:美国MKCELLS高精度荷重元,200kN一个;

2、位移感应系统:高精度光电编码器感应全程位移编码器一套;

3、数据采撷卡:TH200064位闭环测量控制主板一张;

4、测试软件:TM2101英文/中文简体/繁体三合一测量控制系统一套;

5、动力系统:台湾交流伺服马达及控制驱动系统一套;

6、传动系统:意大利Haitec减速箱及台湾TBI精密滚珠丝杆一套;

7、测试治具:依客户试样制定测试治具一套;

8、数据分析专用电脑:联想商用机一台。
