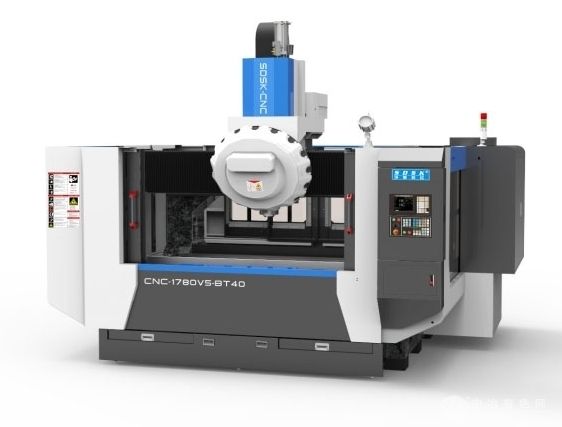

一、轻型定梁式龙门加工中心简介：
SDSK1780V5-BT40机型是专门为客户量身定做的轻型1.7米龙门加工中心;定梁式结构;配有中国台湾圣杰16位飞碟式刀库，换刀速度为2秒; 运动方式为Y轴工作台前后移动，X轴左右移动，Z轴上下移动。 机身采用花岗岩(大理石)结构、永远不变形;三轴采用*上银精密级直线导轨，中国台湾TBI 研磨级滚珠丝杆，德国联轴器，伺服电机，配电柜恒温系统，先进的主轴制冷系统，自动润滑系统，水循环冷却液喷水系统，空气过滤装置，保证了更高的加工精度、速度与稳定性;特别适用于各类钢、铜、铝、压克力、塑料等零件的精密雕铣、切割、钻孔、攻丝等加工。
另可加装第四旋转轴、侧铣头、探头功能。
二、轻型定梁式龙门加工中心主要配置清单(单位:mm)
序号规 格 说 明数量
1. 深雕数控系统(法兰克技术基础)/3轴汇川伺服电机/主轴伺服驱动7.5～11KW全套
2. 中国台湾大悦直结式长鼻主轴BT40-150-560-12000/带冷却出水口 (配油压打刀缸)全套
3. 中国台湾圣杰16T飞碟式伺服刀库1套
4. XYZ轴用 中国台湾上/银泰/ 精密级直线导轨 全套
5. XYZ轴用 中国台湾TBI 精密级研磨级滚珠丝杆全套
6. 外罩：2mm钢板、烤漆(不锈钢水箱)1套
7. 铝工作台尺寸：X向1700，Y向800，厚度50，带T型槽1套
8. 大理石机身，大理石横梁1套
9. 铸铁机械零配件1批
10. 配电柜恒温系统1套
11. 施耐德电气配件1批
12. 进口NSK/KOYO/TBI P级角接触配对轴承全套
13. 主轴油冷机1台
14. 电子手轮1套
15. 对刀仪1个
16. X/Z轴配三防布风琴罩(Y轴配可伸缩不锈钢板罩)各1套
17. X/Y/Z轴配塑料拖链各1套
18. 自动润滑油泵1套
19. 空气过滤器2套
20. 喷水装置1套
21. 水泵750W1套
22. 机床附件1套
23. BT40刀柄/配大小全套缩咀(三合)5个
三、设备主要技术参数：(单位:mm)
机型SDSK1780V5-BT40
工作台尺寸1700*800 (T型槽M12)
龙门宽度1760
主轴鼻端至工作台面最高670～zui低170
飞碟式刀库至工作台面zui低500
X轴行程1730
Y轴行程850
Z轴行程500
X/Y/Z最快移动速度X35米/分钟
Y48米/分钟
Z40米/分钟
最大加工速度12米/分钟
控制系统深雕数控系统
伺服系统交流伺服
系统分辨率0.001
三轴垂直度0.015mm
整机定位精度±0.02mm
局布定位精度300内±0.01mm
重复定位精度0.004mm
主轴数1个
主轴伺服功率7.5～11KW
主轴伺服转矩35.8N.m
主轴转速12000rpm/min
飞碟式刀库16位
换刀方式自动
夹持刀柄BT40
对刀方式自动
台面承受负荷1500Kg
额定电压380V/50HZ
整机最大功率21KW
整机重量6000Kg左右
外型尺寸(长*宽*高)3500*2700*3450左右
