新能源汽车电池托盘加工中心

新能源汽车电池托盘加工中心

347
规格/型号:SDSK2518L-BT40
品牌:精雕数控
应用领域:材料制备
产地:广东 - 深圳
厂家/供应商:深圳市精雕数控设备有限公司
咨询电话::13924586646(请说明信息源自“中冶有色网”)
更新时间:2025-05-08
级别:待认证

新能源汽车电池托盘加工中心说明介绍

新能源汽车电池托盘加工中心

详细介绍


精雕机,型材加工中心,龙门加工中心;适用加工领域:新能源汽车电池托盘,铝型材托盘,铝盖板,铝保护壳,各类铝型材产品深加工。


机器简介:新能源汽车电池托盘制造厂家

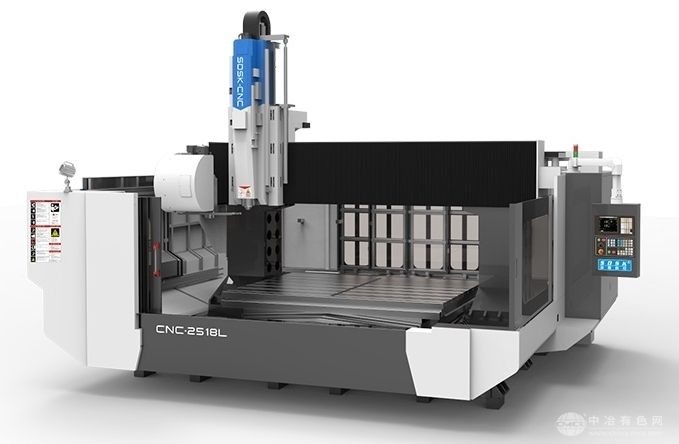

SDSK-2518L-BT40机型系列是专门为客户量身定做的2.5米龙门加工中心;配有24位圆盘刀库; 换刀速度为2秒;定梁式结构;运动方式为Y轴工作台前后移动,X轴机头左右移动,Z轴上下移动。 机身采用铸铁床身(HT300);三轴采用*上银精密级直线导轨,中国台湾TBI 研磨级滚珠丝杆,德国联轴器,伺服电机,配电柜恒温系统,先进的主轴制冷系统,自动润滑系统,冷却液循环喷水系统,空气过滤装置,保证了更高的加工精度、速度与稳定性;特别适用于各类钢、、铝、压克力、塑料等零件的精密精雕、雕铣、摩擦搅拌焊、扩孔、钻孔、攻丝加工。


另可加装第四旋转轴、侧铣头、探头功能。


序号规 格 说 明数量原产地


1.深雕数控系统(仿法兰克)/XY轴4.4KW、Z轴2.9KW伺服电机/主轴伺服驱动11KW全套北京

2.XYZ轴用 中国台湾上银/银泰 精密级(45mm)直线导轨全套中国台湾

3.XYZ轴用 中国台湾TBI/DTK 精密级研磨级滚珠丝杆(XY5020,Z4010)全套中国台湾

4.中国台湾大悦直结式主轴DY-BT40-150HL560长鼻1个中国台湾

5.24位圆盘刀库1套中国台湾

6.铸铁床身(HT300)全套自制

7.外罩:2mm钢板、喷粉(后面有不锈钢水箱)全套自制

8.配电柜恒温系统(雷德)1套东莞

9.施耐德电气配件(施耐德)1批天津

10.进口NSK/KOYO P级角接触配对轴承全套日本

11.主轴油冷机 (雷德)1台东莞

12.电子手轮(深圳精雕)1套广州

13.对刀仪(深圳精雕 )1个自制

14.X/Y/Z轴配三防布风琴罩(Y轴钢板防护罩 )各1套自制

15.X/Y/Z轴配塑料拖链(鼎泰)各1套东莞

16.自动润滑油泵(宝腾)1套东莞

17.空气过滤器(日本雷曼 M107-A空气过滤器)2套浙江

18.水泵380V/480W1套常州

19.机床附件1套深圳

20.BT40刀柄/配大小全套缩咀(三合)5个深圳

21.双螺+1链板式自动排渣机全套自制


机型SDSK-2518L-BT40

外型尺寸长4120*宽5500*高3600

工作台尺寸X2500/Y1800(T槽M16)

龙门宽度2660

主轴鼻端至台面高720~低220

X/Y/Z行程2800*1850*500

最大快移速度X30000mm/min

Y40000mm/min

Z30000mm/min

最大加工速度10000mm/min

控制系统深雕数控系统

伺服系统交流伺服

系统分辨率0.001

三轴垂直度0.015mm

整机定位精度士0.02mm

局布定位精度300 mm内±0.01mm

重复定位精度0.005mm

主轴数1个

主轴功率11KW

圆盘刀库24T

换刀方式自动

主轴转速12000rpm/min

夹持刀柄BT40

对刀方式自动

可装料高度500mm

台面承受负荷3000Kg

额定电压380V/50HZ

整机最大功率24KW

整机重量14300Kg左右
