轻型龙门加工中心

轻型龙门加工中心

345
规格/型号:3020V5-BT40
品牌:精雕数控
应用领域:材料制备
产地:广东 - 深圳
厂家/供应商:深圳市精雕数控设备有限公司
咨询电话::13924586646(请说明信息源自“中冶有色网”)
更新时间:2025-05-08
级别:待认证

轻型龙门加工中心说明介绍

轻型龙门加工中心


一、机器简介:


1、SDSK3020V5-BT40轻型龙门加工中心是专门为客户量身定做的轻型3米龙门加工中心;定梁式结构;配有中国台湾圣杰16位飞碟式刀库,换刀速度为2秒;运动方式为Y轴工作台前后移动,X轴左右移动,Z轴上下移动。

2、机身采用花岗岩(大理石)结构、永远不变形;三轴采用*上银精密级直线导轨,中国台湾TBI 研磨级滚珠丝杆,德国联轴器,伺服电机,配电柜恒温系统,先进的主轴制冷系统,自动润滑系统,水循环冷却液喷水系统,空气过滤装置,保证了更高的加工精度、速度与稳定性;特别适用于各类钢、、压克力、塑料等零件的精密雕铣、切割、扩孔、打孔、攻丝等加工。

3、机床正前门和左右门采用电动升降门结构,三个门可以同时升降,也可以单个升降。三个门降到低,给增加机器人自动上下料提供了足够的操作空间。

4、另可加装第四旋转轴、侧铣头、探头功能。

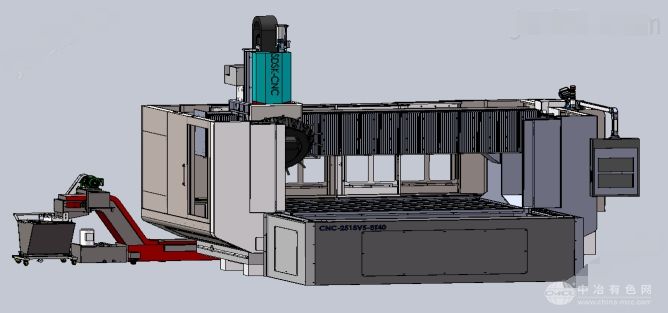

SDSK3020V5-BT40轻型龙门加工中心


二、机器主要配置清单(单位:mm)


序号规 格 说 明数量原产地

1. 深雕数控系统(828D) XY3.1KW、Z3.5KW伺服电机Z抱闸,DG7.5-12000主轴电机全套德国

2. 中国台湾大悦直结式长鼻主轴BT40-150-560-12000/带冷却出水口 (配油压打刀缸)全套中国台湾

3. 中国台湾圣杰16T飞碟式伺服刀库1套中国台湾

4. XYZ轴用 中国台湾上/银泰/ 精密级直线导轨 (X45、YZ35)全套中国台湾

5. XYZ轴用 中国台湾TBI 精密级研磨级滚珠丝杆 (XY50、Z32)全套中国台湾

6. 外罩:2mm钢板、烤漆,正面、左、右三个面配电动自动升降门1套自制

7. 铝工作台尺寸:X向3000,Y向2000,厚度50,带T型槽1套自制

8. 大理石机身,大理石横梁1套山东

9. 铸铁机械零配件1批自制

10. 配电柜恒温系统(雷德)1套东莞

11. 施耐德电气配件1批德国

12. 进口NSK/KOYO/TBI P级角接触配对轴承全套进口

13. 主轴油冷机 (雷德)1台东莞

14. 电子手轮(深圳精雕 )1套自制

15. 对刀仪(深圳精雕 )1个自制

16. X/Z轴配三防布风琴罩(Y轴配可伸缩不锈钢板罩)各1套自制

17. X/Y/Z轴配塑料拖链各1套东莞

18. 自动润滑油泵(宝腾)1套东莞

19. 空气过滤器(日本雷曼 M107-A空气过滤器)2套浙江

20. 喷水装置1套自制

21. 喷雾装置(宝腾)1套东莞

22. 水泵750W(斯纳尔)1套常州

23. 机床附件1套深圳

24. BT40刀柄/配大小全套缩咀(三合)5个深圳

25. 双螺+1链板式自动排渣机 1套自制


三、设备主要技术参数:(单位:mm)


机型SDSK3020V5-BT40

工作台尺寸3000*2000 (T型槽M14)

龙门宽度3100

主轴鼻端至工作台面最高670~低170

飞碟式刀库至工作台面低500

X轴行程3030

Y轴行程2030

Z轴行程500

X/Y/Z最快移动速度X30米/分钟

Y35米/分钟

Z40米/分钟

最大加工速度12000mm/min

控制系统深雕数控系统

伺服系统交流伺服

系统分辨率0.001

三轴垂直度0.015mm

整机定位精度±0.02mm

局布定位精度300内±0.01mm

重复定位精度0.004mm

主轴数1个

主轴伺服功率7.5~11KW

主轴伺服转矩35.8N.m

主轴转速12000rpm/min

飞碟式刀库16位

换刀方式自动

夹持刀柄BT40

对刀方式自动

台面承受负荷1500Kg

额定电压380V/50HZ

整机最大功率21KW

整机重量16000Kg左右

外型尺寸(长*宽*高)5080*5100*3500左右
