动梁式AC五轴龙门加工中心说明介绍

动梁式AC五轴龙门加工中心

动梁式AC五轴龙门加工中心


品牌 深雕数控/SDSK

型号 SDSK4020WDL-BT40

厂商性质 生产商

所在地 深圳市


产品简介


产地国产工作台尺寸X2000*Y4000mm

工作台最大承重3000kg界面语言中文

外形尺寸(长×宽×高)4300*7200*3800mm销售区域全国

重量22000kg主轴电机功率15kw

主轴转速18000r/min


详细介绍


一、机器简介:

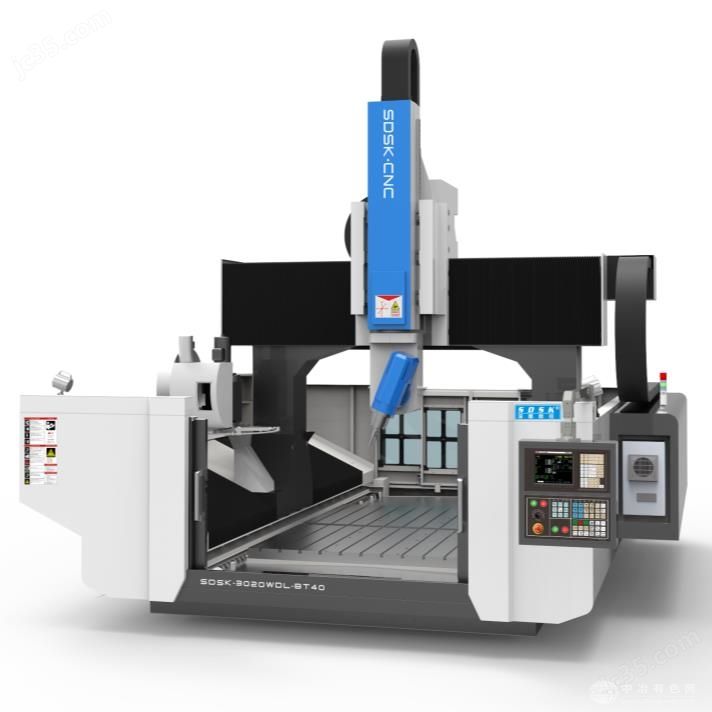

1、SDSK4020WDL-BT40是专门为客户量身定做的4米动梁式AC五轴龙门加工中心,工作台固定不动。

2、运动方式为Y轴龙门前后运动,X轴机头左右运动,Z轴主轴上下运动,A轴可±110·旋转、C轴可±360·旋转。

3、带RTCP刀尖跟随功能,可完成五轴联动加工;

4、特别适用于各类钢、、压克力、塑料等零件的精密3D雕铣、侧铣、立铣、切割、扩孔、打孔、攻丝等加工。


二、SDSK4020WDL-BT40动梁式AC五轴龙门加工中心机器主要配置清单(单位:mm)


规 格 说 明数量原产地

新代系统(22MA)/主轴伺服驱动15-18000,带RTCP刀尖跟随功能(可另选)全套中国台湾

X轴6.9KW伺服电机(新代)1套中国台湾

Y轴6.9KW伺服电机(新代)2套中国台湾

Z轴3.9KW伺服电机、带抱闸(新代)1套中国台湾

Y轴减速机、(或同等级品牌)2套中国台湾

AC轴摇摆头(另有技术说明);

含大悦电主轴BT40-150-545-18000,15KW,气动换刀,带编码器;1套中国台湾

XYZ轴用中国台湾上银/银泰 精密级滚珠直线导轨 (X45-2、Y45-4、Z35-4) 、(或同等级品牌)全套

中国台湾

XZ轴用中国台湾TBI 精密研磨级滚珠丝杆(XY50、Z40)、(或同等级品牌)

各1套中国台湾

配24位圆盘刀库(冈田)1套中国台湾

钢构复合床身,主要配件为铸铁机械零配件(HT300)1套自制

配电柜空调恒温系统(雷德)1套东莞

施耐德电气配件(施耐德)1批德国

进口日本NSK/KOYO P级角接触配对轴承、(或同等级品牌)全套日本

主轴油冷机 (雷德)、(或同等级品牌)1台东莞

电子手轮(深圳精雕 )1套自制

对刀仪(深圳精雕 )1个自制

XYZ轴配三防布风琴罩各1套自制

X/Y/Z轴配塑料拖链(鼎泰)各1套东莞

自动润滑油泵(宝腾)1套东莞

空气过滤器(日本雷曼 M107-A空气过滤器)1套

浙江

喷水装置1套自制

水泵750W(斯纳尔)、(或同等级品牌)1套常州

机床附件1套深圳

刀柄/配大小全套缩咀(三合)5个深圳

双螺+链板式自动排渣机1套自制

自动双开门(可另选)无自制


三、技术规格参数表:(单位:mm)


机型SDSK4020WDL-BT40

工作台尺寸X2000*Y4000 (T型槽M16)

工作台至地面尺寸480左右

龙门宽度2300

主轴鼻端至工作台面

最高700~150

A轴旋转角度0·时X轴行程2000

A轴旋转角度0·时Y轴行程4000

Z轴行程700

A轴旋转角度±110·

C轴旋转角度±360·

A轴±90·时两个主轴鼻端距离X:1230

Y:3430

X/Y/Z最快移动速度X48米/分钟

Y28米/分钟

Z48米/分钟

最大加工速度12米/分钟

伺服系统交流伺服

系统分辨率0.001

三轴垂直度0.015mm

整机定位精度±0.05mm

局布定位精度300内±0.01mm

重复定位精度0.005mm

主轴数1个

主轴功率15KW

主轴扭矩34.5N.m

主轴转速18000rpm/min

圆盘式刀库24位

刀具长度最大200mm

刀具直径最大80mm

换刀方式自动

夹持刀柄BT40

对刀方式自动

台面承受负荷3000Kg

额定电压380V/50HZ

整机最大功率45KW左右

整机重量22000Kg左右

外型尺寸(长*宽*高)4300*7200*3800左右


五、AC摇摆头参数说明:


序号名称型号参数

1C轴谐波减速机RD-100C速比11:1

2A轴齿轮分度盘250YB速比1:30

3C轴工作范围

±360°

4A轴工作范围

±115°

5A轴/额定最大扭矩

1320Nm

6C轴/额定最大扭矩

4900Nm

7A/C轴伺服电机功率1.8KW/1.8KW

8A/C轴精度

±10(SEC)/±10(SEC)

9电主轴功率/扭矩BT40-150-545-18000rpm15KW/34.5Nm

10打刀方式气动气压≥0.6 mpa

11总重量

90Kg左右


五、主机标准配置及附件送配件:


1.控制器11.机械、电气、操作说明书1本

2.AC摇摆头组件12.刚性攻牙功能

3.自动润滑系统13.电气箱空调

4.地基可调垫块14.《操作说明书》《程序说明书》《使用说明书》

5.工具箱15.刀柄5个(含拉钉、扳手)

6.工作灯16.锁刀座

7.警示灯17.M16马铁

8.主轴吹气装置18.6寸批士一台

9.传输线19.锁咀 ER25(4-12) 1套

10.半封闭式护罩20.护罩


六、机器环境及硬件设施要求;


序号环境项目项目要求标准

1.电源要求AC380V(4P)50-60Hz,空气开关 100A,电源电压波动范围 380V±10%以内

2.空气压缩机使用螺杆式压缩机,储气罐,三级过滤,≥0.55Mpa,流量≥100L/min

3.真空压力≥0.6 mpa

4.空气干燥机必须有空气干燥机,带自动排水功能

5.环境噪音/振动≤75dba

6.地面要求地面要求平整,稳固,最高点与低点相差不超过 5mm

7.环境湿度建议 45%-65%

8.气体水分含量无水分
