彩屏超声波探伤仪

彩屏超声波探伤仪

浏览量 600
规格/型号:WUT4600
品牌:沃威科技
应用领域:检测设备
产地:北京 - 北京
厂家/供应商:北京沃威科技有限公司
咨询电话::010-51650488(请说明信息源自“北方有色网”)
更新时间:2025-05-07
级别:待认证

彩屏超声波探伤仪说明介绍

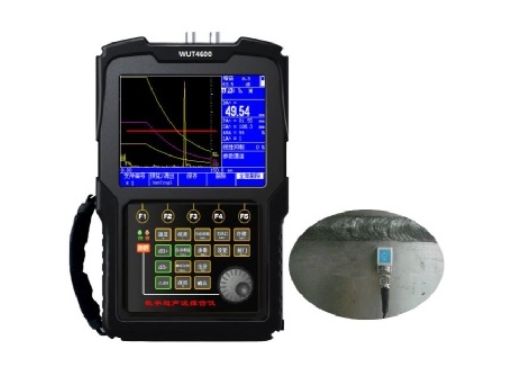

WUT4600彩屏超声波探伤仪

WUT4600彩屏超声波探伤仪


产品概述:

WUT4600数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断。

超声波探伤仪广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。探伤仪是无损检测行业的必备仪器。

探伤功能:

·DAC:曲线自动生成并可以分段制作,取样点不受限制,并可进行修正与补偿,满足任意标准;随增益改变自由浮动

·半跨距:清晰分辨回波次数

·曲线包络和峰值记忆:实时检索并记录缺陷最高波

·曲面修正:曲面工件探伤,修正曲率换算

·自动校准:自动测试“探头零点”、“K值”、“前沿”及“材料声速”;

·自动显示缺陷回波位置(深度D、水平P、声程S、波幅、当量dB、孔径φ值);

·自由切换三种标尺(深度D、水平P、声程S)

·自动增益:自动将波形调至屏高的80%

内置探伤标准

·内置锅炉压力容器、钢结构、电力、石化、建筑,ASME等探伤标准;

·也可根据用户需求置入标准

缺陷定位、定量、定性分析

·缺陷定位:实时显示深度D、水平P、声程S

·缺陷定量:实时显示SL、EL、GL、RL定量值

       实时显示孔状缺陷Φ值

·缺陷定性:通过波形,人工经验判断

超声收发与能量放大

·发射能量:低、中、高

·输出阻尼:50、75、150、500

·频带范围:0.2~20MHz(包括0.2-1 MHz,0.5-5 MHz ,2-20 MHz三个频带)

·检波方式:正半波、负半波、全波、射频

·收发模式:单晶、双晶、穿透

·硬采样频率为160MHZ,波形高度保真

·重复发射频率:20-1000HZ

·闸门信号:单闸门、双闸门,峰值或边缘读数

·增益调节:手动调节110dB(0.1dB、0.5dB、1dB、2dB、6dB、12dB步进)或自动调节。

声光报警

·闸门报警:进波报警、失波报警

·DAC报警:自由设置SL、EL、GL、RL报警

·报警形式:声音报警、发光二极管(光)报警

数据存储

·内存500个探伤通道,存储校准参数及探伤标准,可自由调出,无需携带试块

·波形存储标配500个

显示屏

·TFT彩色液晶,分辨率:320×240

·LED背光、高亮度、强光下清晰显示

·5.7英寸(122.0×92.0)大屏幕,无视角

·刷新频率高于100HZ,无拖影,高速探伤不漏检

控制接口

·RS232-USB接口:与计算机通讯

·通过SD卡实现探伤仪主机、SD卡、计算机数据交互存储

其它

·时钟记录:实时记录探伤日期、时间,并存储

·文件名称组成:英文、数字及特殊符号

·支持在线升级探伤仪主机功能

技术参数

扫描范围 :0~10000mm钢纵波

工作频率 :0.2MHz~20MHz

垂直线性 :≤2.5%

水平线性 :≤0.1%

灵敏度余量:>65dB(深200mmΦ2平底孔)

动态范围 :≥36dB

分辨力 :>42dB(5N14)

噪声电平 :<8%

硬采样频率 :160MHz(硬采样频率)

重复发射频率:10~1000HZ

声速范围:10~20000(m/s)

工作方式:单晶探伤、双晶探伤、穿透探伤

数字抑制:(0~80)%,不影响线性与增益

工作时间:连续工作7小时以上(电池)

环境温度:(-20~70)℃(参考值)

相对湿度:(20~95)% RH

外型尺寸:230×150×45(mm)

标准配置

1. 主机 1台

2. 直探头 1个

3. 斜探头 1个

4. 9V电源适配器 1个

5. 探头连接线 2根

6. 产品包装箱 1个

7. 使用说明书 1本

8. 合格证、装箱卡、保修卡 1套

选配件

1.PC超声波探伤仪通讯软件

2.标准试块
