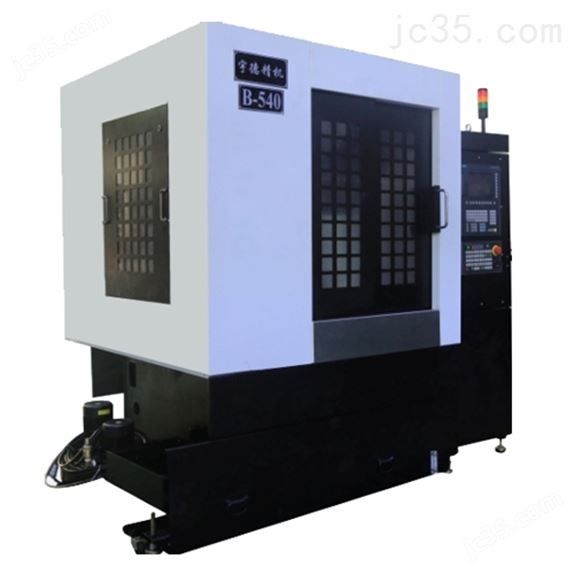

宇德高光机S-540
品 牌:台群精机/TaiKan
厂商性质:生产商
所 在 地:深圳市
产品简介
产地国产定位精度X轴:0.005mm,Y轴:0.005mm,Z轴:0.005mm
工作台尺寸(长×宽)550*430mm工作台最大承重200kg
加工材质硬金属,软金属,合金,钢结构,塑料,布料,板材,橡胶,玻璃,陶瓷,石材,骨头,皮质材料,磁性材料,其他加工行程X轴:500mm,Y轴:400mm,Z轴:300mm
外形尺寸(长×宽×高)1580*1770*2290mm销售区域全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
重复定位精度X轴:0.003mm,Y轴:0.003mm,Z轴:0.003mm重量3800kg
主轴功率3.5kw主轴转速28000r/min
宇德高光机S-540，床身采用高精度树脂砂铸件，采用0号砂脂润滑，可以长时间保持优良润滑状态;丝杆固定端采用配对角度轴承;精度高，寿命长;
详情介绍宇德高光机S-540概述
核心卖点
树脂砂铸件
中国台湾36000 RPM电主轴
应用范围
紫铜电极
铜模
小型钢模
铝件高光机加工
行业应用：
精光倒角手机外形边框精密切削铝合金饰片，铝手机按键、手机边框、手机中框及小型复杂3D高速切削和高光面加工等。
适宜高光产品的批量加工。
产品特点：
床身采用高精度树脂砂铸件，采用0号砂脂润滑，可以长时间保持优良润滑状态;
日本原装丝杆精度耐磨损;
日本原装配对导轨，确保导轨装配精度，提高使用寿命;
丝杆固定端采用配对角度轴承;精度高，寿命长;
自动供油系统，定时供油，使用寿命更长;
主轴配工业冷水机，恒工作温度，主轴寿命长;
采用100万次高耐折弯柔性电缆;
自动注油机装置
自动注油机装置有效防止部件生锈
加装自动注油装置，可避免丝杆L/M等部件生锈，延长设备部件的使用寿命
稳定性结构设计
保证高速运转时工作精度
底座设计
底坐跨巨大 铸件内部采用水泥浆工艺，加大阻尼，有效削除振动的产生。
高精密丝杆
日本原装丝杆 有效削除颤抖现象
便用日本原装丝杆，可有效削除高速加工时出现颤抖现象，确保加工的稳定性和高精密度
数控系统
采用德国原装西门子8280系统，高精密曲面插补，达到的曲面、圆弧加工效果。
操作空间设计
平台尺寸大小450*350mm,加工范围420*320*120mm,Z轴加工范围为200 mm，可加工更大型产品零部件，还可扩大垂直，竖立加工范围。
防削渗透结构保证开工正常率
防X轴丝杆L/M等削渗透结构设计
防Y轴丝杆L/M等削渗透结构设计
防Z轴丝杆L/M等削渗透结构设计
宇德高光机S-540技术参数:
项 目单 位S-540大高光机
工作台尺寸mm550*430
行程左右(X)mm500
前后(Y)mm400
上下(Z)mm300
主轴鼻端面至工作台距离mm80-380
主轴转速rpm500-28000
主轴功率kw3.5
主軸锥度 ISO25-ER20/ER16/ER11
三轴快移速度 25/25/25
切削速度 1-20000
气压需求Kg/cm²6
总耗电功率kw10
X、Y、Z轴定位精度mm0.005
X、Y、Z轴重复精度mm0.003
负重Kg200
机械重量(大约)Kg3800
外形尺寸(长×宽×高)mm1580*1770*2290
换刀形式 7T气动直排方式
加工前测量补偿 选配测头自动补偿
真空吸力Kg/cm²-1
电源要求 三相380V/50Hz
机台外罩 全罩式
本公司产品不断改进，上述资料若有变更，恕不另行通知!产品参数以新参数资料为准，需要线下洽谈。
