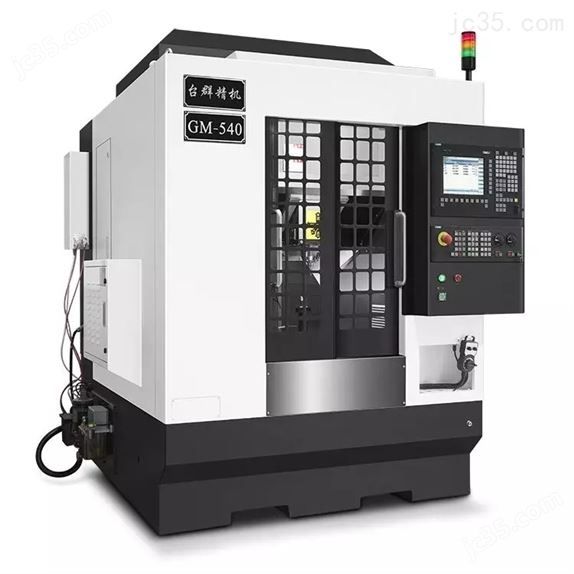

石墨机
产品型号:GM-540
品 牌:台群精机/TaiKan
厂商性质:生产商
所 在 地:深圳市
产地国产
GM-540石墨机适合加工精度要求高的产品。机床采用石墨干切(吹气)的加工工艺,内部有良好的密封性能,加上强有力的吸尘集尘装置,防止石墨粉末影响机床的零部件。新的结构设计使机床有优异的加工速度和加工性能。
GM-540石墨机产品特性
1、适用于石墨的干式切削,包括石墨电极和石墨模具等;
2、机床床身和横梁均为矿物铸造材质,具有高强度、高吸震性和高稳定性;
3、全封闭式防护罩并配备大功率集尘器,有效减少石墨粉的外溢;
4、X/Y/Z三轴伺服进给系统均采用多层防护,有效保证直线运动部件的使用寿命;
5、三轴配备光栅尺,可进行全闭环控制,实现更高精度、高效高精的加工效果;
6、 高刚性设计、高转速主轴,良好的表面加工效果。
应用领域
适用于石墨的干式切削加工,包括石墨电极及其他石墨制品。
GM-540石墨机产品参数
名称单位GM-540
工作台尺寸XY方向mm500x400
行程左右(X)mm 500
前后(Y)mm 400
上下(Z)mm 220
地轨机械手行程mm/
悬臂机械手行程mm/
X、Y、Z轴定位精度mm0.005/0.005/0.005
X、Y、Z轴重复定位精度mm0.003/0.003/0.003
进给速度m/min15
切削速度m/min10
主轴功率kw3.5
主轴转速(标配)rpm40000
主轴鼻端至工作台距离mm220~440
主轴间距mm无
刀柄规格#/
换刀方式#/
刀库容量把/
加工前测量补偿#/
气压需求Mpa/
真空要求Mpa/
电源要求#/
主轴额定功率Kw8
工作台大负重(均匀负载)Kg300
机械重量(大约)T约5.5
抽风机外形尺寸(长X宽X高)mm820*800*2250
全罩外形尺寸(长X宽X高)mm1965*1650*2350
机械手及夹具/
单个料盒容量片/
一次上料总数片/
换料时间s/
