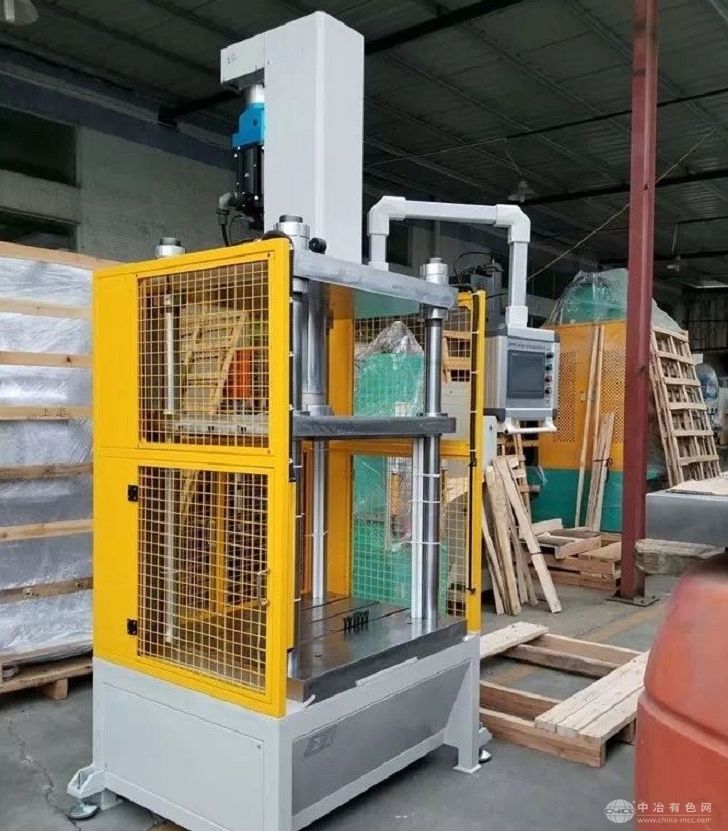

燃料电池电堆伺服压装机 电堆压装伺服压力机
氢燃料电池电堆伺服压装机是我公司专门为氢燃料电池堆组装设计的设备，结合氢燃料电池的安装工艺，使用专门设计工装，机体旋转后，依靠重力自动定位双极板和膜电极，的方便安装，节约叠片对正的时间。
伺服旋转装堆机采用三梁四柱结构，精密直线轴承，执行元件和旋转执行机构均为伺服电动缸，可以精密的控制压装的力和位移，以及微调旋转的角度。系统使用PLC可编程控制器，触摸屏界面，压力传感器和位移传感器，可适时监测压装的力和位移，压装的数据保存，可追溯，为技术分析提供原始数据。
传统压机采用液压系统，压装力不好控制，压装过程力与位移曲线不好采集，压装过程可能产生漏液问题，污染工作环境，氢能源电堆装配对环境要求较高。
新型电堆压机，采用伺服压装系统，4小时以上动态保压，力与位移曲线可实时采集，大大提高了压装效率与压装质量，采用电动控制系统，不存在漏液等问题。
伺服压机—氢燃料电池组堆压装工艺关键技术:
1、力控(1%FS)，4个小时以上动态保压;实时记录电堆压装位置，压装力;自动化程度高，品控质量好。
2、压机检测到工件后自动压装，压装600秒，然后进行保压气密测试2400秒，保压检测合格后，人工锁紧电堆螺柱，然后自动放行。
3、伺服压机具备的压力位移曲线显示，实现不良品检出及质量追溯。
电池电堆伺服压力机特点：
1.该设备采用四柱式结构伺服马达驱动滚珠丝杆运动，电脑显示器显示。
2.实时压装曲线显示与存储功能，实现NG产品0%。
3.位移与力，重复精度可达0.01mm。
4.可设定100套压装程序，实现一机多用。
5.节能效果达80%以上，且更加环保、，能满足无尘车间内设备使用要求。
6.冲程六段速：快进、探测、压装、缓冲、保压、返回。
7.七种压装模式可在程序设定时选择。
电池电堆伺服压力机功能：
1)伺服旋转装堆机采用三梁四柱结构，精密直线轴承，执行元件和旋转执行机构均为伺服电动缸，可以精密的控制压装的力和位移，以及微调旋转的角度。
2)系统使用PLC可编程控制器，触摸屏界面，压力传感器和位移传感器，可适时监测压装的力和位移，压装的数据保存，可追溯，为技术分析提供原始数据。
3)设备提供在线检测气密性功能，分别对氢气，氧气和水三通道采用压缩空气检测，对较大泄漏的情况可以在第一时间处理，无需捆扎。
4)设备系统可以独立运行压装、旋转、气密测试功能模块，手动和自动模式均可实现。
5)设备配备一套定位工装及测试上模块，可直接对接测试系统。
