X射线实时成像铸件射线实时成像
产品名称:
流水线检测系统
产品型号:
SCAN-LX-G450KV480W3
产品描述:
利用系统动态范围宽、耐射线直接照射能力强、动态灵敏度和分辨率高等特性,满足汽车制造、航空航天、军工、核工业、电力电子等领域多品种、大批量、复杂零件或重要装置内部结构检测需要。
产品类别:
实时成像系统
产品说明
在汽车制造、航空航天、军工、电力电子等行业,大批量、多品种、复杂结构的铸锻件、重要装配件需要进行在线100%产品质量检测。但是,传统的成像技术由于使用图像增强器和
铅房结构,检测效率和灵敏度非常低,已经不能满足客户需求。

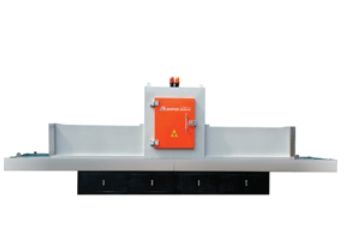

Hi-Scan开放式零件射线检测流水线,由当前先进的CMOSX射线直接数字成像技术开发的X-SCANIMAGER线性X射线扫描成像系统和含特殊射线防护措施的开放式流水输送线组成。不需专门的探伤室,节省单个零件上下料的检测辅助时间。检测图像动态降噪、实时显示、直接获得超过胶片照相质量的检测图像,合格/不合格立即判定、检测结果光盘存储。检测零件宽度160、320、480、640mm可选,高度400mm长度不限。
技术特性:
◆动态检测灵敏度 0.8~2.0%[Fe]
◆空间分辨率 6.0Lp/mm
◆检测速度 0.1~3米/分钟秒(取决透照厚度、材质等)
◆最大零件重量 50KG
◆图象存储 刻录光盘、硬盘
◆图象灰度等级 4096
◆动态图象处理 实时动态降噪、动态存储、动态回放
◆X射线管焦点选择 大、小焦点均可使用,建议使用大焦点
◆射线承受能力 20~450KV
◆软件 中文版操作介面的数字成像软件
