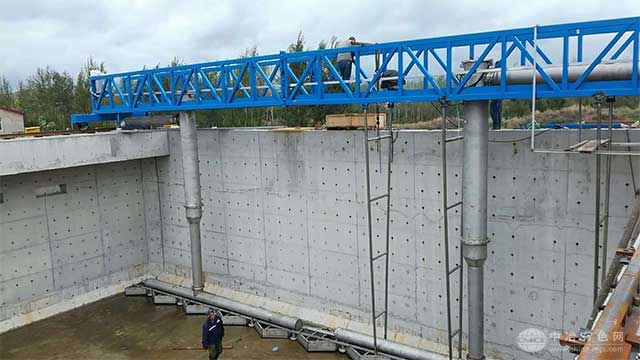

行车式刮泥机
行车式刮泥机将沉降在池底的污泥刮集至集泥槽，并将池面的浮渣撇向集渣槽。可根据用户的要求设置浮渣刮板。按水流方向，可分为逆向刮泥逆向排渣和逆向刮泥同向排渣方式。刮泥机构在不刮泥回程时刮泥耙全部抬起。当回到刮泥的起始位置时，刮泥耙落下，这样周而复始的工作。
结构及工作原理
行车式刮泥机 [1] 主要由传动装置，从动轴装置、主动轴装置、调节装置装置、托架、电控箱等部件组成。
主要结构
(1)传动装置安装在行走轮支架处，由异步感应电机、摆线针轮减速机、齿轮以及机座等组成。该传动装置传递效率高，扭矩大，运行平稳，噪音低。在减速机出轴链轮中设置有安全剪切销，从而实现机械过载保护功能。电机减速装置具有足够的输出转矩，其额定转矩大于刮板刮泥转矩的1.25倍，并设置刮板与池底上下调节机构，以便控制其刮板与池底的距离，调节范围为0-50mm。
(2)传动装置安装后不做上下调整，主要靠齐传动齿轮进行传动，要求齿轮咬合间隙紧凑均匀无噪音现象。
(3)刮泥机 [1] 与行走电机在运行中要求无互相妨碍现象，各自运行互不干涉。
(4)各润滑部位留有注油孔。
工作原理
刮泥机与行走电机运行中各司其职，互不干涉，刮泥机底部配有水下行走轮结构，从而保证运行中的平稳，两个行走电机采用同步电机，从而保证了两边的行走一致平稳。
技术参数
型号 L
(m) LK
(mm) 行走功率
(KW) 卷扬功率
(KW) 推荐池深
H(mm) 基本尺寸(mm) 轻轨
(Kg/m)
B B1 L1
HTG-4 4 4300 0.37 0.37 3500 2000 1400 4568 15
HTG-5 5 5300 0.37 0.37 5568
HTG-6 6 6300 0.37 0.37 6568
HTG-7 7 7300 0.75 0.55 2400 1800 7500
HTG-8 8 8300 0.75 0.55 8500
参数
型号 L
(m) LK
(m) 行走功率
(KW) 卷扬功率
(KW) 行走速度
(m/min) 提升速度
(m/min) 推荐池深
H(m) 配套轻轨
(Kg/m)
HTG-10 10 10.3 0.55×2 0.55 1 0.85 3.5-4 15
HTG-12 12 12.3 0.55×2 0.75 1 0.85 15
HTG-15 15 15.3 0.75×2 1.1 1 0.85 15
HTG-20 20 20.3 0.75×2 1.5×2 1 0.85 22
特点
1、沉淀池的周边进、出水槽采用边断面设计，保证了沉淀池周边均匀配水和出流。
2、驱动装置采用斜齿轮减速机与蜗轮减速机相组合，保证输出扭矩及转速，传动效果高;减速机内设有过力扭矩保护装置，运转安全可靠;
3、当Φ≤40m时，采用单侧吸管，Φ>40m，则采用双侧吸管;
4、吸泥管以水平穿孔管方式排泥，对池内的异重流不产生无干扰，确保出水的稳定性。
5、在锥形吸泥管上的吸泥口经独特设计，采用变孔距，由里向外，由小变大，确保全池底面的均衡吸泥、提高吸泥浓度，节省污泥回流动力;
6、撇渣方式有两种：板式撇渣和管式撇渣;
7、设备操作简便，可直接就地/远程控制设备的运行;
