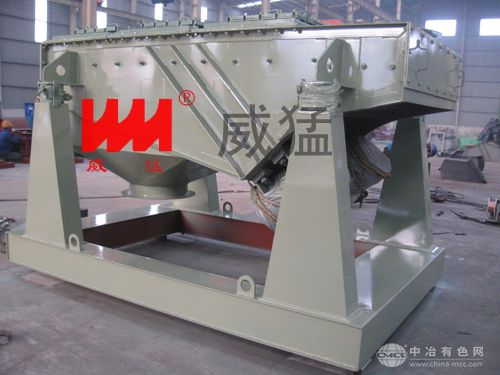

防爆型直线振动筛
防爆型直线振动筛工作原理:
防爆型直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。最高筛分目数400目,可筛分出7种不同粒度的物料。
直线振动筛使用范围:
直线振动筛系高效新型的筛分设备,广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。直线振动筛稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。直线振动筛亦可对粉状、颗粒状物料的筛选和分级,广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业。
重型直线振动筛工作原理与轻型直线振动筛一样,区别在于重型直线筛一般带有倾斜角度设计,建议0-15°,最大给料粒度一般不大于150mm,单小时处理量一般不超200吨物料筛分。
直线振动筛结构说明:
本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1.筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2.筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
3.筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4.振动电机(使用与维修方法详见振动电机使用说明书)。
5.电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
6.减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。
7.支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。
直线筛/直线振动筛特点:
与摇板筛、电磁振动,旋振筛相比,本筛分机如下特点:
筛分精度高、结构简单、维修方便、耗能低、噪声小、密封性好、减少粉尘污染、筛网寿命长。主要体现在:
1、密封性好、无粉尘溢出。
2、耗能少、噪音低、筛网使用寿命长。
3、筛分精度高、处理量大、结构简单。
4、全封闭结构、自动排料、更适合于流水线作业。
5、筛体各部分均采用轧制钢板及型材焊接而成(部分组体间为螺栓连接)整体刚度好,牢固可靠。
6、加装布料器筛分更彻底。
7、出料口量身定做更适合流水线作业。
8、网架特殊设计,筛网不松动。

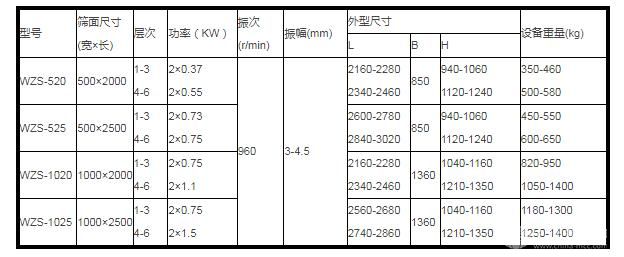

直线筛/直线振动筛技术参数:
