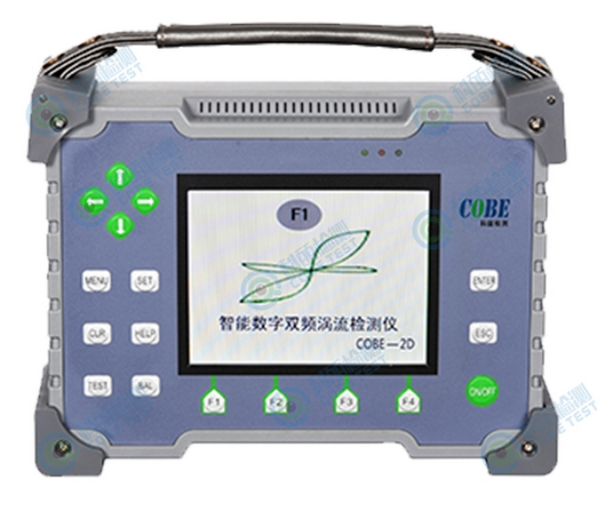

便携式焊缝裂纹检测仪
产品介绍
便携式焊缝裂纹检测仪是COBE公司许多工程师在经过多年的研究，开发出一种采用电磁原理的崭新检测方法，它解决了传统采用超声的检测工艺复杂的局限性，该方法属于快速检测法，并不要求清理金属表面。该仪器具有高的灵敏度和精确度，可配COBE公司专门生产的智能检测探头，提高您的检测效率，同时又可大大将覅检测成本。实现“傻瓜”操作，根据需要的检测任务，由专业人员预先设定仪器的频率、增益、相位等工艺参数。在实测试，操作随时调入相应的检测工艺参数、即可进行检测。需长时间的特别培训，即能上岗开展工作。
应用领域
各种焊缝的检测，速度快、灵敏度高且不需要清理金属表面。
仪器特点
1、无需对焊缝打磨、去除表面防腐层、无需清理金属表面快速对焊缝及工件表面裂纹检测
2、最大提离高度可达3mm
3、检测具有高灵敏度：0.05mm(表面平整)
4、实时显示当量缺陷大小
5、操作简单/快速掌握
6、内置电池，体积小，方便携带与现场高空作业
技术参数
外观尺寸
长×宽×厚 240 mm × 175 mm ×75 mm
显示器 5.7寸彩色TFT-LCD液晶显示器
分辨率 640*480
重 量 1.5 Kg (含电池)
接 口 LEMO-6 LEMO-15
检测参数
独立检测频率数 单频
裂纹检测精度 长×宽×深 3mm×0.1mm×0.1mm(平面碳钢试块)
频率范围 1K Hz～10MKHz，步进1K Hz
增 益 0 dB～99dB，步进0.1/0.5/1 dB
相 位 0～359°，步进1/5/10 Deg
探头驱动 Vpp=1～8V
增益比 Y/X = 0.1~10
标定曲线 幅值当量
显示方式 阻抗、时基、直角坐标、极坐标
扫描速度 1-1000级
中心坐标 X、Y可调
数字信号
数字滤波 高通频率（0Hz～2000Hz）、低通频率（10Hz～10000Hz）
滤波点数 0-1024
宽 带 100Hz～10MHz
A/D速率 16bit 100M
自动平衡 数字式电子平衡
报警设置
硬件实时采样：10位AD转换器，采样速度160MHz，波形高度保真
报警窗：扇形、方形
数据参数保存
检测参数保存、删除、编辑：5000组以上
实时信号保存，回放，分析，存盘，打印
检测图片： 2000组以上
另保存为： SD卡
帮助系统
自动显示日历、时间、电池容量
操作简便，实时屏幕提示
在线热键图形、文字帮助
