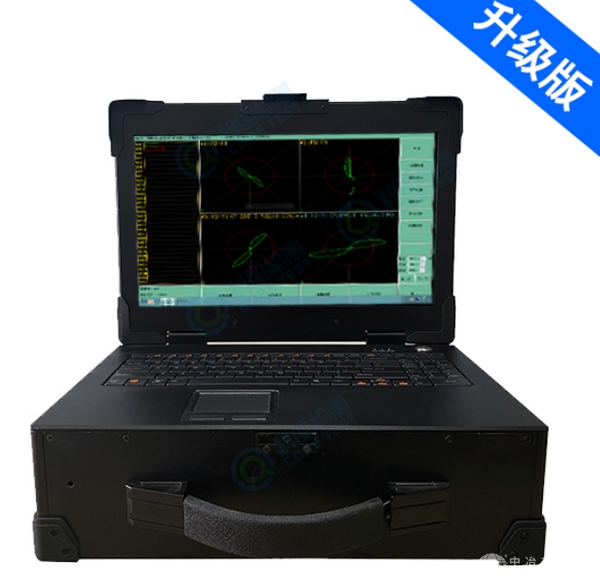

多频涡流检测仪COBE-24ET
产品介绍
智能全数字式多频涡流检测仪是新一代涡流无损检测设备,它采用了最先进的数字电子技术、多频涡流技术及微处理机技术,能实时有效地检测铁磁性和非铁磁性金属管道的内、外壁缺陷。24ET 既是一套完整的涡流检测系统,也可与常规的多频、多通道的普通涡流检测系统融为一体成为高性能、多用途、智能化的涡流检测新型设备。
24ET智能全数字式多频涡流检测仪由于具备了四个相对独立的测试通道,可同时获得二个绝对、二个差动的涡流信号。仪器可通过软开关切换成两台单频涡流检测仪,同时连接两只探头进检测。具有50Hz至10MHz的可变频率范围,仪器对涡流检测的弱信号具有极高的放大倍数与极强的抗干扰能力。在管道检测中采用内通过式探头,一次通过管道便可测出壁内、外表面的裂纹、凹坑、腐蚀、减薄及管壁材料的内部缺陷,并且其由计算机控制下的自动检测、数字显示、灵敏度高、性能稳定等优点。
仪器特点
抗干扰能力强
灵敏度高、性能稳定
技术参数
频率范围 10 Hz~10 MHz
频率 4个独立可选频率
混频单元 3个,自动混频
实时记忆八踪涡流信号
增益范围 0~99dB 连续可调,以每档 0.1dB 步进工作
相位旋转 0~359°连续可调,精度1°。
可调探头激励 1至8级
数字滤波 低通:10hz~10000hz, 高通:0hz~2000h;
显示
C-扫描显示
1.同屏显示受检在役管道断面图、受检管子的行列号,以及涡流检测信号
2.分级标志管道断面图,形成在役管道涡流检测概貌图
3.可同屏显示管道系统断面图和涡流检测信号图
探头 可配接绝对、差动和自比较形式,包括穿过式、内插式、平面式、点式、 旋转式等探头
四踪阻抗平面图及八个内部带式曲线分析显示、时基扫描显示
具有记忆轨迹延迟消隐功能
自动信号幅度及相位测量以及涡流信号慢速(可调)回放
应用案例
电站热交换管,冷凝器在役检测,去除支撑板的干扰信号,达到去伪存真,有效检出支撑板伤产生的裂纹的信号。
应用领域
智能全数字式多频涡流检测仪特别适用于核能、电力、石化、航天、航空等部门在役
铜、钛、
铝、锆等各种管道、金属零部件的探伤和壁厚测量以及各种铁磁性管道的探伤、分析和评价。例如:锅炉管、热交换器管束、地下管线和铸铁管道等的役前和在役检测。
