模拟超声探伤仪

模拟超声探伤仪

227
规格/型号:CTS-23
品牌:汕头超声
应用领域:检测设备
产地:广东 - 汕头
厂家/供应商:广东汕头超声电子股份有限公司
咨询电话::0754-88250577(请说明信息源自“中冶有色网”)
更新时间:2025-03-31
级别:待认证

模拟超声探伤仪说明介绍

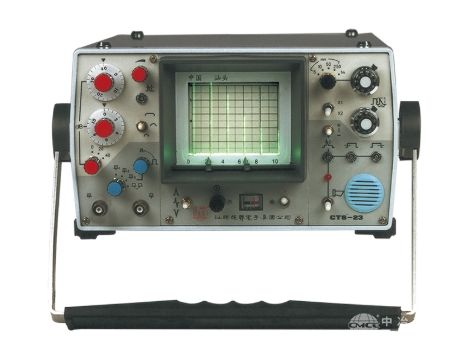

CTS-23 模拟超声探伤仪

CTS-23 模拟超声探伤仪


CTS-23型超声探伤仪是携带式A型脉冲反射式超声波探伤仪,可用交流电或电池供电工作。仪器适用于焊缝、锻件等金属和部分非金属材料的无损检测,特别适用于近区高分辨力探伤,可作为无损检测人员资格考核用标准化仪器。

产品介绍

CTS-23型超声探伤仪是携带式A型脉冲反射式超声波探伤仪,可用交流电或电池供电工作。仪器适用于焊缝、锻件等金属和部分非金属材料的无损检测,特别适用于近区高分辨力探伤,可作为无损检测人员资格考核用标准化仪器。

功能特点

频带可变的宽频放大器。

宽扫描范围的时基电路。

设置了细调及微调的高精度衰减器。

高亮度、内刻度矩形示波管。

工作频率宽、探伤灵敏度高、稳定性好、波形清晰。

体积小、重量轻、耗电省且操作方便。

具有报警功能,可分别对闸门内的“进波”或“失波”报警。

性能指标

工作频率范围 0.5~20MHz,分三个频段

衰减器 90dB,每2dB±0.1dB

垂直线性误差 ≤5%

动态范围 ≥30dB

扫描范围(钢纵波) 5~5000mm

水平线性误差 ≤1%

最小探测距离 ≤1.2mm(配用5N6窄脉冲探头)

远场分辨率 ≥30dB(配用2.5P20-D探头)

脉冲移位范围(钢纵波) 0~400mm(扫描量程5、10、50mm)

0~800mm(扫描量程250、1000mm)

灵敏度余量 ≥46dB(2.5P20-D直探头发现200mm-ф2平底孔)

重量 主机5.5Kg,带电池7.5Kg

体积(长×宽×高) 355mm×254mm×140mm
