非标产品实时成像检测系统

非标产品实时成像检测系统

353
规格/型号：CDZ系列
品牌：丹东无损检测
应用领域：检测设备
产地：辽宁 - 丹东
厂家/供应商：丹东市无损检测设备有限公司
咨询电话:：18840507666（请说明信息源自“中冶有色网”）
更新时间：2025-03-23
级别：待认证

非标产品实时成像检测系统说明介绍

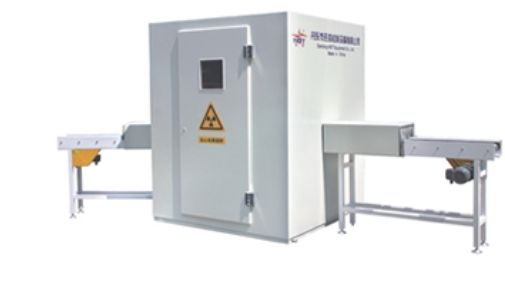

CDZ系列非标产品实时成像检测系统

CDZ系列非标产品实时成像检测系统


CDZ工业X射线多轴测成像系统是丹东市无损检测设备有限公司经过多年潜心研发的科技成果，针对国内用户而量身定制的一套多轴检测设备。系统主要由高频X射线源、图像增强器成像单元、计算机图像处理系统、监控系统、机械系统、电气控制系统和防护及警示系统等七部分组成，涵盖了光、机、电三大类技术领域，利用X射线与成像单元相配合，能够实时观测到轮毂的检测图像，从而判定内部是否存在缺陷及缺陷类型和等级，同时通过计算机图像处理系统完成对图像的存储和处理，以提高图像的清晰度，保证评定的准确性。

CDZ系列非标产品实时成像检测系统

1.多轴检测系统采用铝型材结构设计，满足X/Y/Z运动控制需求

2.可根据用户检测工件的大小来设计，适合不规则工作的检测需求

3.流水检测系统采用传输带或辊道输送，批量工件检测，效率高

CDZ工业X射线多轴测成像系统是丹东市无损检测设备有限公司经过多年潜心研发的科技成果，针对国内用户而量身定制的一套多轴检测设备。系统主要由高频X射线源、图像增强器成像单元、计算机图像处理系统、监控系统、机械系统、电气控制系统和防护及警示系统等七部分组成，涵盖了光、机、电三大类技术领域，利用X射线与成像单元相配合，能够实时观测到轮毂的检测图像，从而判定内部是否存在缺陷及缺陷类型和等级，同时通过计算机图像处理系统完成对图像的存储和处理，以提高图像的清晰度，保证评定的准确性。

作为成像系统中的重要的部分图像增强器成像单元，使用的是世界第一大品牌法国泰雷兹电子管有限公司产品，高分辨率、低噪声、动态范围大是其产品的主要特点，为用户提供可靠的图像信息。

机械系统由输送轨道、工件转台、C型臂机构等组成。工件经铅门将工件放置在工件转台上，由转台承载工件运动到待检区域，再配合C型臂机构的左右径向运动、上下升降、左右平移以及工件转台前后运动，可以快速的对工件完成100%检测，检测完毕后再由转台将工件输出，再由人工将工件移送至存储位置。

企业专门设置面向专有需求的非标设计部门及功能完整的制造中心，机械、电气及防护系统的制造、调试均在企业内部统一ISO9001质量管理体系设计、制造平台下完成，充分保证系统的质量及一致性、实现客户的每一项细节需求。

产品的设计和制造符合下列标准

JB/T7788-1995《工业X射线探伤机防护规则》

JB/T8764-1998《工业探伤用X射线管通用技术条件》

JB/T5453-2004《工业X射线图像增强器电视系统技术条件》

JB/T6221-2004《工业X射线探伤机电器通用技术条件》

JB/T7412-1994《固定式(移动式)工业X射线探伤机》

GBZ117-2006《工业X射线探伤放射卫生防护标准》

JJG40-2001《X射线探伤机》

GB18871-2002《电离辐射防护与辐射源安全基本标准》

JB/T9402-1999《工业X射线探伤机性能测试方法》

产品满足JB4730-2005AB级要求检测标准。
