工作原理

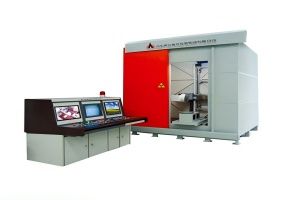

ALXYG9002A基于X射线穿透性原理，通过高压电场加速电子撞击金属靶材（如钨靶）产生高能X射线束，穿透被检物体后由高分辨率微米级线阵数字探测器接收。不同密度或材质的区域对X射线吸收程度不同，探测器将剩余射线强度转化为电信号，经图像处理系统（支持HDR成像、边缘增强、负像、伪彩色等功能）生成实时灰度图像，缺陷区域因吸收差异呈现明显对比，实现“透视”效果。
应用范围
该系统覆盖多场景检测需求：
金属材料：检测铸件气孔、缩松、裂纹及焊接接头质量；
电子元件：识别BGA芯片虚焊、IC封装异物及PCB板内部线路缺陷；
管道检测：适用于φ273mm-1422mm管径的环焊缝缺陷检测，检测速度达3m/min；
特殊领域：支持文物内部结构分析、轮胎帘线排布检测及小动物活体成像研究。
产品技术参数
射线源：管电压20kV-450kV可调，管电流0mA-20mA；
分辨率：25Lp/cm-60Lp/cm，像素尺寸85μm-200μm；
探测器：13×13cm至43×43cm可变面积平板探测器，帧频5fps-60fps；
环境适应性：工作温度-25℃-60℃，湿度≤85%，符合IP54防护标准；
图像处理：支持动态存储、缺陷尺寸测量及工件编码自动记录，兼容SY/T4109-2013、NB/T47013-2015等行业标准。
产品特点
ALXYG9002A以“高效、精准、安全”为核心优势：
实时成像：数字DR技术直接输出电子图像，单次采集时间<10s，无需化学试剂洗片；
智能分析：配备AI缺陷识别算法，可自动标记裂纹、气孔等缺陷并生成检测报告；
安全防护：铅屏蔽房设计将辐射泄漏量控制在1μSv/h以下，操作人员无需特殊防护；
模块化设计：支持五轴运动检测平台与无线传输装置选配，适配不同管径及复杂工件检测需求。
该系统通过“硬件+软件+服务”一体化解决方案，助力企业实现生产全流程质量管控，提升检测效率与数据可靠性。
