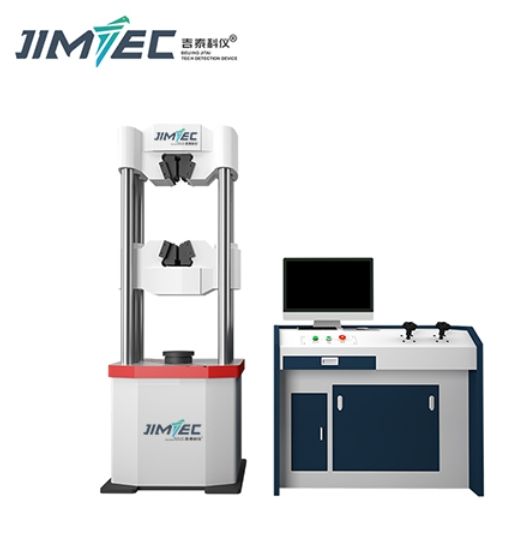

300KN电液伺服液压材料试验机
全新外置独立控制器一-增加独立外部手动控制单元为试验机的测量、控制和操作提 供了全新的解决方案，USB数据传输全面支持笔记本计算机、平板计算机、台式计 算机；是引领试验机技术发展的一个重要部分
多功能手持控制器一-可控制移动横梁及油缸的上升与下降，钳口的夹紧与松开，同 时具有油泵紧急停止功能，使用试样装夹更加方便；
设备运行监控系统一-具有相序、缺相自检指示功能，电气过流、过载等保护功能，使设备运行安全可靠
主机上下钳口座采用内置夹紧方式-一试样夹持更平稳、试样断裂对中性更好
丝杠下部设置弹性减震机构一-有效减少因试样断裂引起的冲击，降低噪音
丝杠外增加柔性防尘罩-一避免异物进入，增加了丝杠及传动机构的耐用度，提高了 整机美观度
安全防护罩一冷轧钢板冲孔式安全防护罩，防止试验过程中异物飞出，在提 高防护等级的同时方便操作人员实时观察，有效保障实验员人身安全。
（一）主机参数：
♦立柱数：6柱（4立柱、2丝杠）；
♦最大压缩/拉伸间距（mm） :600/750；
♦立柱中心间距（mm） : 480；
♦立柱直径（mm）:60；
♦丝杠螺距（mm） : Tr65*8；
♦工作台尺寸（mm）:640*480*58；
♦工作台距地面垂直高度（mm）：590；
♦活塞直径（mm）:130；
♦活塞最大行程（mm） :250；
♦加荷速率范围：0. 02%-2%FS；
♦活塞空载移动最大速度（mm/min） : 200；
♦横梁调整最大速度（mm/min）:约150；
♦横梁移动电机功率（kW） : 0.4。
（二）测量参数：
♦最大试验力（kN） : 300；
♦试验机级别：1级；
♦试验力有效测量范围：2%-100%F. S；
♦试验力分辨力：满量程的1/500000 （全量程只有一个分辨力，不分档）；
♦试验力测量精度：优于＜±1%；
♦位移测量分辨力：0. 01mm；
♦位移测量精度：优于＜±0. 5%；
♦变形测量范围：1%T00%FS；
♦变形测量分辨力：满量程的1/200000 （全量程只有一个分辨力，不分档）；
♦变形测量精度：优于＜±0.5%。
（三）控制参数：
♦力控控制速度范围：0.001%〜5%FS/s；
♦力控速度控制精度：0.001%〜1%FS/s时优于＜±0. 5%； 1%〜5%FS/s时优于W
±0. 2%；
♦力控保持精度：±0.002%F.S；
♦变形控控制速度范围：0.001%〜5%FS/s；
♦变形控速度控制精度：0.001%〜1%FS/s时优于土0.5%； 1%〜5%FS/s时优于土
0.2%；
♦变形控保持精度：＜±0. 002%F.S；
♦位移控控制速度范围：0.1〜200mm/min；
♦位移控速度控制精度：＜±0.2%；
♦位移控保持精度：＜±0. 02mm；
♦控制方式：力闭环控制、变形闭环控制、位移闭环控制。
（四）伺服油源参数：
♦主系统系统压力（Mpa） : 25；
♦油泵最大流量（L/min） : 4；
♦滤油器滤油精度（um）：10；
♦主油泵电机功率（kW） : 2.2；
♦操作台面距地面高度（mm） : 750；
♦操作台面材质及颜色：实心理化板，黑色；
♦油箱容积（L） : 60。
（五）附具参数：
♦夹紧方式：外置楔型液压自动夹紧；
♦钳口外形尺寸（mm）：高80*宽80；
♦圆试样夹持范围（mm）： 10-20； 20-32；
♦板试样夹持厚度（mm）：0-1515-30；
♦板试样最大夹持宽度（mm）： 80；
♦上下压板尺寸（mm） : 160
（六）整机参数：
♦主机外形尺寸（mm）： 640*580*1900；
♦油源外形尺寸（mm）： 1200*680*750；
♦整机重量（kg）：约1450；
♦功率（kW） : 2. 75；
