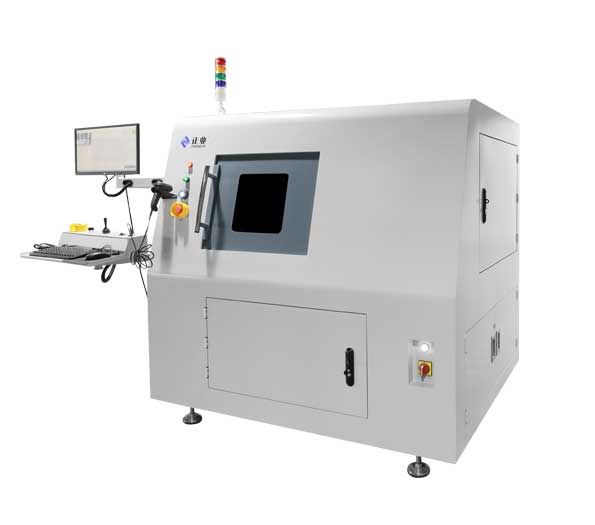

2.5D X-RAY检测设备
品牌：正业
可检测样品：芯片、电池、电容、PCBA、熔断器等
检测方式：2.5D
检测范围：产品内部缺陷、异物都能检测、可免费测样
产品用途：
XRAY检测设备具有一套 XRAY成像系统，是通过 X射线对工业产品进行无损检测的一种装置。它是通过高速电子轰击阳极靶产生 X 射线，透照被检的部件，并在成像装置上得到部件的内部结构图像，能快速准确的判断被检部件的内部结构有无缺陷。
无损检测行业长期以来 XRAY拍片法作为检测的重要手段，在生产中得到普遍应用;我公司结合市场需要研发的2.5D XRAY检测设备，具有检测效率高、检测成本低、灵敏度高及检测精度高等显著特点。功能齐备，采用通用化、系列化、标准化的研发理念，确保了系统操作方便、安全可靠、结构合理、外观优美。
产品特点：
正业科技XRAY检测设备不断迭代更新，从最开始研发的手动检测设备现到在的定制化全自动设备;从平面2D检测到立体2.5D、3D经历了10多年的发展历程;现2.5DXRAY检测系统融合了运动控制、图像采集、算法分析等各项高精尖技术;具有图像分辨率高，放大倍率大，结构紧凑，重量轻，便于维护等特点。目前设备广泛应用于半导体、新能源、电容、电子、汽车配件、食品等领域。
|
机型参数 |
XG5010A(2.5D) 普通版 |
XG5010A(2.5D) 标准版 |
XG5010A(2.5D) 高端版 |
|
设备性能 |
|||
|
外形尺寸 |
2200mm(L)x1400mm(W)x2000mm(H) |
||
|
机台重量 |
1800 Kg |
1800 Kg |
2000 Kg |
|
电源 |
110V/220V/16A |
110V/220V/16A |
110V/220V/20A |
|
功率 |
4 Kw |
4 Kw |
4.6 Kw |
|
倾斜角度 |
±60° |
||
|
载物台旋转 |
0° |
0° |
360° |
|
轴数 |
5 轴 |
5 轴 |
6 轴 |
|
产品录入（可选） |
人工扫码 |
人工/自动扫码 |
人工/自动扫码 |
|
检测范围 |
手动五面透视检测 |
手动五面透视检测 |
自动五面透视检测 |
|
检测方式 |
人工/算法检测 |
||
|
载物台 |
410mmx460mm |
410mmx460mm |
410mmx460mm |
|
载物台最大承重 |
6Kg |
6Kg |
5Kg |
|
辐射量 |
＜1uSV/h |
||
|
X 射线源性能 |
|||
|
光管型号 |
PXS 系列 |
G 系列 |
|
|
光管类型 |
反射型闭管 |
透射型闭管 |
|
|
最大管电压 |
110Kv |
100Kv |
|
|
最大管电流 |
250uA |
200uA |
|
|
发射角 |
120° |
168° |
|
|
最小分辨率 |
7um |
4um |
|
|
平板探测器性能 |
|||
|
探测器型号 |
Whale 系列 |
NDT 系列 |
MFG 系列 |
|
探测器类型 |
非晶硅 |
新型 TFT |
非晶硅 |
|
分辨率 |
4.0 Lp/mm |
5.8 Lp/mm |
10Lp/mm |
|
像素尺寸 |
125um |
85um |
49.5um |
|
像素矩阵 |
1024mmx1248mm |
1536mmx1536mm |
2312mmx2904mm |
|
有效成像面积 |
160mmx128mm |
130mmx130mm |
114mmx143mm |
|
A/D 转换位数 |
16bit |
16bit |
14bit |
|
帧率（1x1） |
30 |
20 |
10 |
|
特点及运用 |
适用PCBA 空洞率及焊锡效果检测，新能源、电容行业熔断器等的通断及线性检测等，此机型主要针 对产品内部结构及工艺效果检测 |
主要运用于产品的内部结构及尺寸检测，产品精度达到0.01mm，广泛运用在PCBA 及新能源领 域的高精度测量设备 |
多面自动透视检 测，主要运用在产品结构复杂，精度要求高，适用于研发实验室，抽样检 查、高精度点检工艺等 |
