产品简介

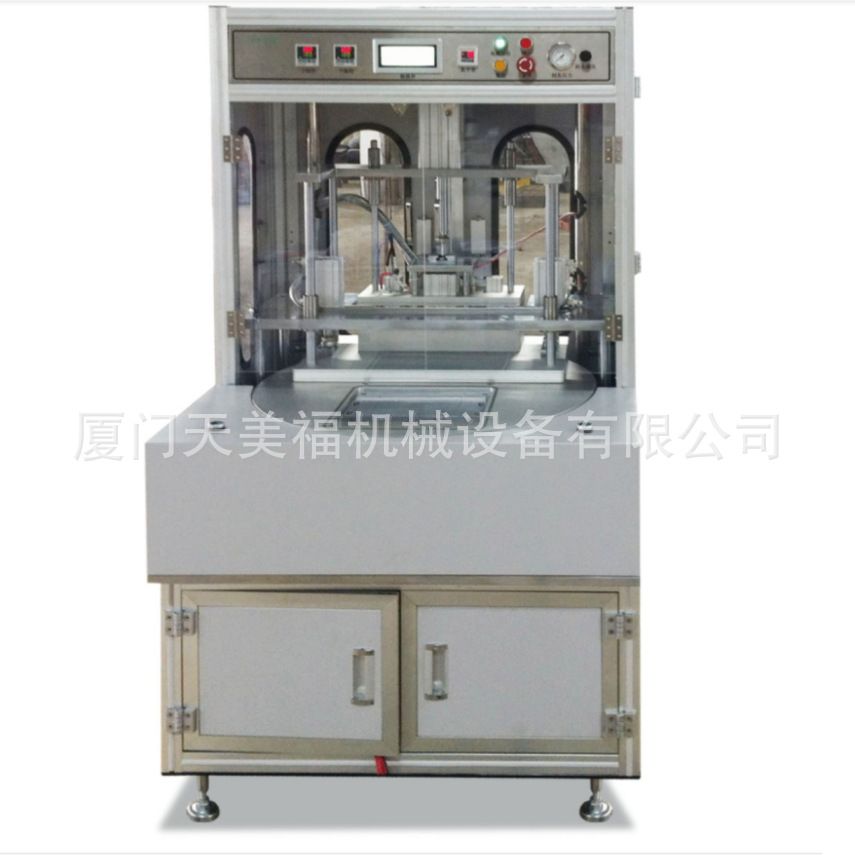

此设备主要适用于软包装锂电池二次封装(最终封装)
工作原理
首先利用上下腔形成一个密闭的腔体，再进行对腔体抽真空，形成负压状态，同时刺刀刺破预封装的气带部分使电芯内的气体排出;然后通过封头利用热传导效应作用于锂电池的包装材料(铝塑膜)上，使其加热变软接近熔融状态而融接在一起;热源通过电阻发热管传递给封头(铜质)再在一定压力作用下传导给待熔接的铝塑膜从而完成压合熔接;封头的温度可通过感温热电偶与温控器调节并保持恒温。
主要特点
*采用进口双极隔热块，隔热效果好不会出现断裂及平行度弯曲现象。
*本机具有压力检测仪，当压力、真空及温度未达设定值时设备不会自动运行，保证了电芯封装效果一致性。
*上下封头的压力可通过调压阀调节，以实现不同工艺参数要求;
*上下封头用气缸驱动通过两个线性导套导向，上下活动灵活，导向准确保证产品封边后平行度的要求;
*能适用于不同规格的产品电池，且调节简单方便。
*与电解液有接触的机构或零件均采用防腐处理，保证设备长久稳定运行。
*机架采用型材与封板组装，设备精致﹑小巧﹑外型美观。
技术参数
*腔体采用铝合金制作，耐腐蚀，结构牢固;
*真空度≤-96Kpa(买方自备真空泵);
*封头温度：常温～250℃，温度可调;
*温控精度：±1.5℃;
*热封压力：0～7Kg/cm2 可调;
*热封时间：0～99秒可调;
*封边宽度：5±0.4mm(根据客户要求);
*最大封边尺寸：200mm;
*最大放电池范围长200，宽120mm
*封印厚度范围：60~300um
*封印厚度精度(mm)：任意两点封装厚度差<15um
*耗气量：约0.2L压缩气体/每封一次。
*空压工作速度：≥180次/h
*功率：采用300w发热管，加温时的功耗约0.6KW。
*电源：220V/50HZ;
*气源：0.5～0.7Mpa
*外形尺寸：650*550*1450mm
*设备重量：约300Kg
设备组成
本机由以下几大部分组成
机械部分
1. 抽、卸真空装置：真空气缸阀2 套，抽真空，泄真空各用1 套;
2. 上、下热封头组件：隔热块、封头、加热块、底座、封头导向块;
3. 上真空腔部件;
4. 下真空腔部件;
5. 刺刀机构;
6. 上上腔盖板升降机构;
7. 外部机架、门窗及护板;
电气及标准件
1. 控制PLC：显控
2. 人机界面：显控
3. 温控器：显控
4. 真空表：松下
5. 气缸及气动元件：Airtac
